আরকে 3568 বোর্ডে মাদারবোর্ড বোর্ডে

এইআরকে 3568 বোর্ড থেকে বোর্ড মাদারবোর্ড (বিটিবি ইন্টারফেস) একটি উচ্চ-পারফরম্যান্স একক বোর্ড কম্পিউটার এবং এম্বেড থাকা মাদারবোর্ড হিসাবে প্রদর্শন, নিয়ন্ত্রণ, নেটওয়ার্ক ট্রান্সমিশন, ফাইল স্টোরেজ, এজ কম্পিউটিং এবং অন্যান্য পরিস্থিতি হিসাবে ব্যবহার করা যেতে পারে।

রকচিপআরকে 3568 (বাণিজ্যিক গ্রেড)/আরকে 3568 জে (শিল্প গ্রেড) প্রধান চিপ হিসাবে ব্যবহার করে, এটি 22nm প্রক্রিয়া প্রযুক্তি গ্রহণ করে, সর্বোচ্চ 2.0GHz, ইন্টিগ্রেটেড কোয়াড-কোর 64-বিট কর্টেক্স-এ 55 প্রসেসর এবং মালিগ 522EEE প্রাসঙ্গিক, 1080-এ ডিকোডিংকে সমর্থন করে, ইনডুডিং-ইনডোডিং এবং 1080. লাইটওয়েট কৃত্রিম বুদ্ধিমত্তা অ্যাপ্লিকেশন জন্য।

ভারসাম্যযুক্ত অনবোর্ড হার্ডওয়্যার কনফিগারেশন, অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসীমা থেকে বেছে নিতে বিভিন্ন ধরণের মেমরি এবং স্টোরেজ সংমিশ্রণ সরবরাহ করুন

অন্তর্নির্মিত স্বতন্ত্র এনপিইউ কম্পিউটিং শক্তি 1 টিওপিএসে পৌঁছতে পারে (3568j হয় 512MACNPU), লাইটওয়েট কৃত্রিম বুদ্ধিমত্তা অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে।

এটিতে উচ্চ সংহতকরণ এবং সমৃদ্ধ এক্সপেনশন ইন্টারফেস রয়েছে এবং এটি দ্বৈত গিগাবিট ইথারনেট পোর্টস, এইচডিএমআই, ইডিপি, 5 মিনিপ্কেল, এসএটিএ, এম 2, ইউএসবি 3.0, ইউএসবি 2.0, এমআইপিআই স্ক্রিন ইন্টারফেস, এমআইপিআই ক্যামেরা ইন্টারফেস এবং অন্যান্য পেরিফেরালগুলি দিয়ে সজ্জিত, যা প্রক্রিয়াজাতকে পুরোপুরি খেলতে পারে এবং আরও পারফরম্যান্সের পারফরম্যান্সের জন্য পুরো প্লেয়ারকে প্রস্থান করতে পারে।

আনুষ্ঠানিকভাবে মূলধারার অ্যান্ড্রিওড 11, দেবাইন, উবুন্টু অপারেটিং সিস্টেম চিত্রগুলি সমর্থন করে এবং বিভিন্ন অ্যাপ্লিকেশন পরিবেশের বিভিন্ন ক্ষেত্রে প্রয়োগ করা যেতে পারে।

সম্পূর্ণ ওপেন সোর্স, অফিসিয়াল টিউটোরিয়াল সরবরাহ করে, সম্পূর্ণ এসডিকে ড্রাইভার ডেভলপমেন্ট প্যাকেজগুলি, ডিজাইন স্কিম্যাটিকস এবং অন্যান্য সংস্থানগুলি, আপনি সহজেই মৃত প্রান্ত ছাড়াই শুরু করতে পারেন।

বৈশিষ্ট্য

1। ব্যবহারের জন্য প্রস্তুত, একাধিক অপারেটিং সিস্টেমকে সমর্থন করে, এটি উন্নয়ন বা বিনোদন, এটি সহজেই সন্তুষ্ট হতে পারে!

2। দ্বৈত গিগাবিট ইথারনেট ইন্টারফেস, গতিশীল ভোল্টেজ নিয়ন্ত্রণ সমর্থন

3। অন্তর্নির্মিত স্বতন্ত্র এনপিইউ, কম্পিউটিং শক্তি 512MAC/1TOPS এ পৌঁছাতে পারে

মূলধারার আর্কিটেকচার মডেলগুলির এক-ক্লিক স্যুইচিং সমর্থন করে, লাইটওয়েট কৃত্রিম বুদ্ধিমত্তা অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে

4। শক্তিশালী চিত্র বিশ্লেষণ ক্ষমতা, সহজ ডিকোডিং 4 কে 4 কে@60 ফ্রেম এইচ .264 \ এইচ .265 \ ভিপি 9 ফর্ম্যাট ডিকোডিং এবং 1080p60 ফ্রেম এইচ .264 \ এইচ .265 ফর্ম্যাট এনকোডিং সমর্থন করে

5। দ্বৈত-স্ক্রিন প্রদর্শন, উচ্চ-সংজ্ঞা এবং বহনযোগ্য

দ্বৈত-স্ক্রিন ডিসপ্লে সমর্থন করুন, 4K60 ফ্রেম + 1080p60 ফ্রেমের চিত্র আউটপুট একই সময়ে সমর্থন করুন

বিভিন্ন বাহ্যিক প্রয়োজন মেটাতে সমৃদ্ধ সম্প্রসারণ ইন্টারফেস সহ

প্যারামিটার

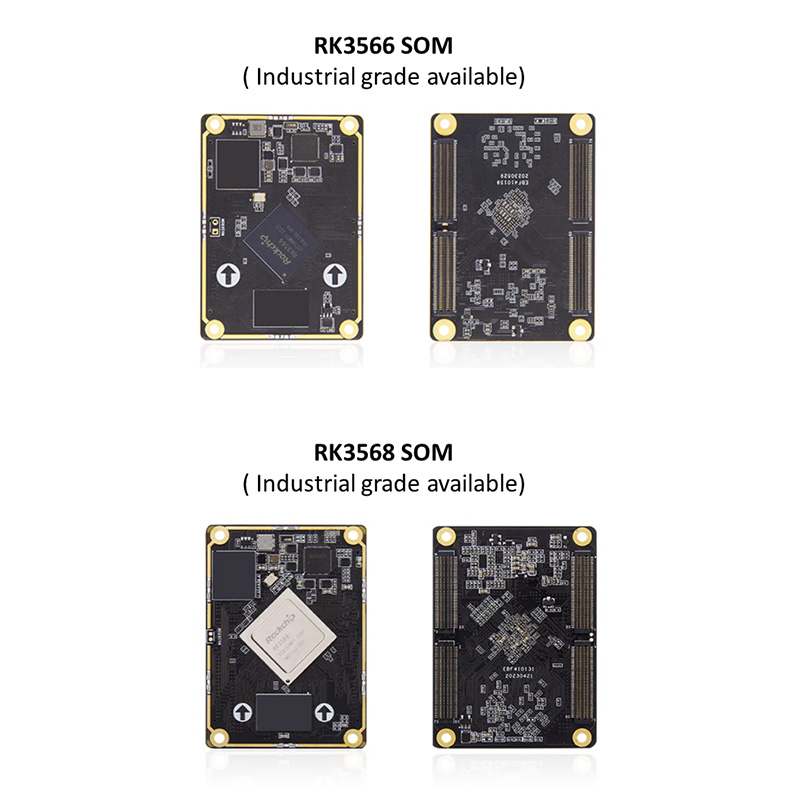

এই মাদারবোর্ডটি বোর্ডে বোর্ডের ফর্ম সহ RK3568/ RK3568J কোর বোর্ড+ বেসবোর্ড নিয়ে গঠিত। সুতরাং বেস বোর্ডটি আমাদের RK3568/ RK3568J কোর বোর্ড এবং আরকে 3566/ আরকে 35666666666666666666666666666666666666666666666666666666666666666666666666666666666666666 জে কোর বোর্ডের সাথে সামঞ্জস্যপূর্ণ।

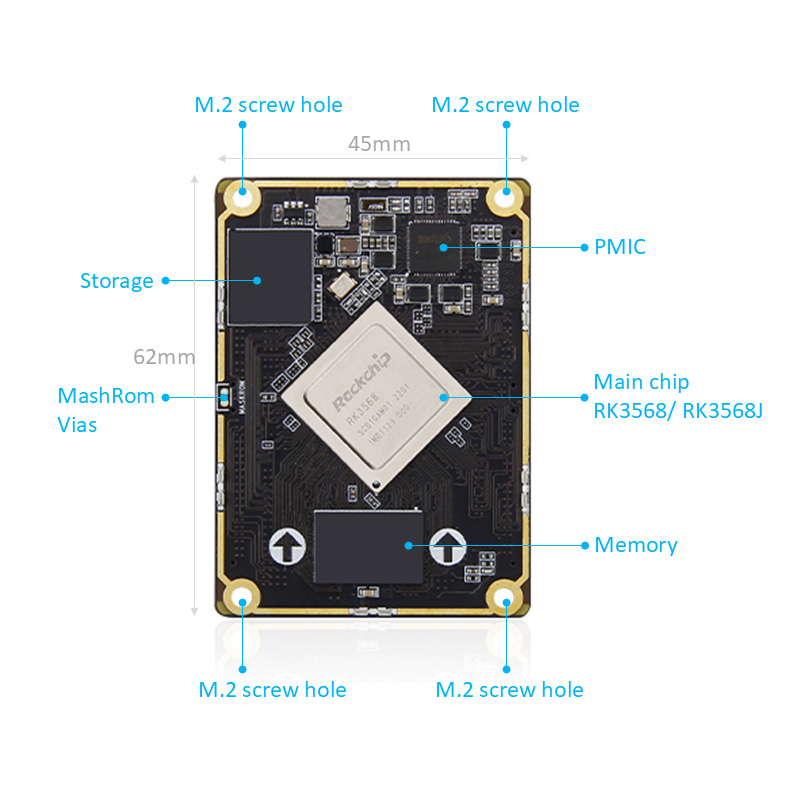

আরকে 3568 বিটিবি কোর বোর্ড হার্ডওয়্যার কনফিগারেশন

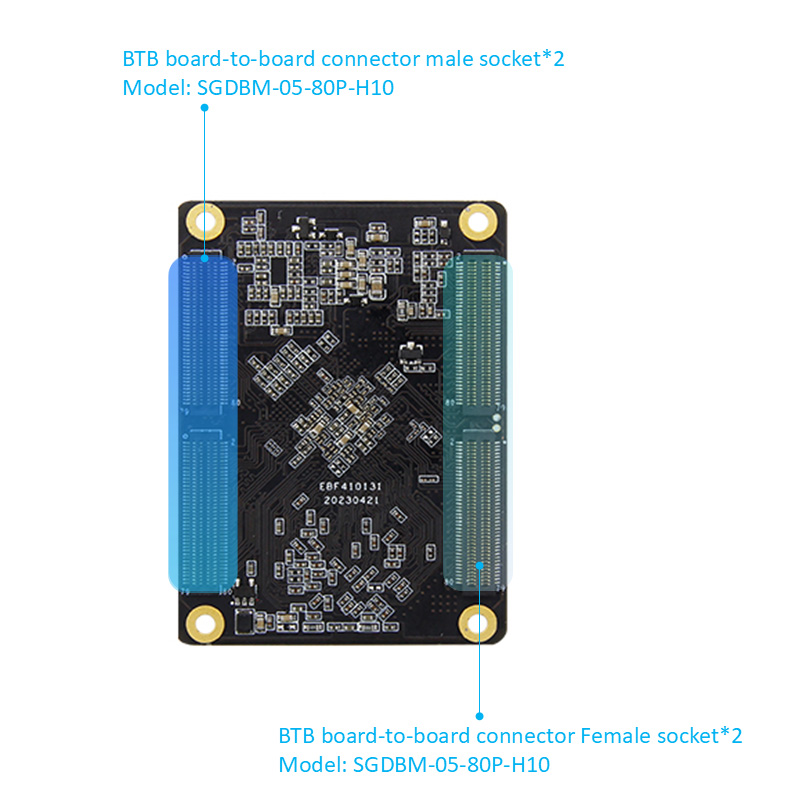

সংযোগকারী: পুরুষ: এসজিডিবিএম -05-80 পি-এইচ 10 মহিলা: এসজিডিবিএফ -05-80 পি-এইচ 30

প্রধান চিপ: আরকে 3568/আরকে 3568 জে (কোয়াড-কোর কর্টেক্স-এ 55, 2GHz, মালি-জি 52)

আইও: বিটিবি 320 পিন, 0.5 মিমি স্পেসিংয়ে নিয়ে যায়, সমস্ত আই 0 এর দিকে নিয়ে যায়

স্মৃতি: 1/2/4/8 জিবি, এলপিডিডিআর 4/4x, 1560mHz

স্টোরেজ: 8/32/64/128 গিগাবাইট, ইএমএমসি

আরকে 3568 বিটিবি বেসবোর্ড হার্ডওয়্যার কনফিগারেশন

সংযোগকারী: পুরুষ: এসজিডিবিএম -05-80 পি-এইচ 10 মহিলা: এসজিডিবিএফ -05-80 পি-এইচ 30

পাওয়ার ইন্টারফেস: 12 ভি@1 এ (1 এ এবং তারপরে) ডিসি ইনপুট, ডিসি ইন্টারফেস

ইথারনেট: 10/100/1000 এম অ্যাডাপটিভ ইথারনেট পোর্ট*2

এইচডিএমআই: এইচডিএমআই 2.0 স্ক্রিন ইন্টারফেস, দ্বৈত-স্ক্রিন ডিসপ্লে সমর্থন করে, সর্বাধিক রেজোলিউশন 4096*2160@60Hz

এমআইপিআই-ডিএসআই: এমআইপিআই স্ক্রিন ইন্টারফেস*2, ওয়াইল্ডফায়ার এমআইপিআই স্ক্রিনে প্লাগ করা যেতে পারে, দ্বৈত-স্ক্রিন প্রদর্শন সমর্থন করুন: একক এমআইপিআই মোড সর্বাধিক রেজোলিউশন 1920*1080@60Hz

এমআইপিআই-সিএসআই: এমআইপিআই ক্যামেরা ইন্টারফেস*2, আইএমএক্স 415/ওভি 8858 ক্যামেরায় প্লাগ করা যেতে পারে

ইডিপি: ইডিপি 1.3 স্ক্রিন ইন্টারফেস*1, ইডিপি টাচ ইন্টারফেস*1; দ্বৈত পর্দার প্রদর্শন সমর্থন করুন

ইউএসবি 2.0: টাইপ-এ ইন্টারফেস*3 (হোস্ট); ফার্মওয়্যার বার্নিং ইন্টারফেসের জন্য টাইপ-সি ইন্টারফেস*1 (ওটিজি)

ইউএসবি 3.0: টাইপ-এ ইন্টারফেস*1 (হোস্ট)

এম .২ ইন্টারফেস: এমকি টাইপ সলিড স্টেট ড্রাইভ, PCLE3.0*2 লেন; 2280 স্পেসিফিকেশন এনভিএমই সলিড স্টেট ড্রাইভে প্লাগ করা যেতে পারে

পিসিএল ইন্টারফেস: মিনি-প্যাকাল ইন্টারফেস, পূর্ণ-উচ্চতা বা অর্ধ-উচ্চতা ওয়াইফাই নেটওয়ার্ক কার্ড, 4 জি মডিউল বা অন্যান্য মিনি-প্যাকাল ইন্টারফেস মডিউল সহ ব্যবহার করা যেতে পারে

সিম কার্ড ধারক: সিম কার্ড ফাংশন 4 জি মডিউল দিয়ে ব্যবহার করা দরকার

এসএটিএ ইন্টারফেস: স্ট্যান্ডার্ড এসএটিএ ইন্টারফেস*1; এসএটিএ পাওয়ার সাপ্লাই ইন্টারফেস*1, 12 ভি আউটপুট সমর্থন করে

ক্যান: ক্যান*2

এডিসি: এডিসি অধিগ্রহণ ইন্টারফেস*1

সিরিয়াল পোর্ট: ডিবাগ সিরিয়াল পোর্ট*1 (ইউআরটি 2) ডিফল্ট প্যারামিটার 1500000-8-N-1; এলভিটিটিএল সিরিয়াল পোর্ট*2 (ইউআরটি 7 এবং ইউআরটি 9); আরএস 232*2 (ইউআরটি 7 এবং ইউআরটি 9) আরএস 485*2 (ইউআরটি 3 এবং ইউআরটি 4)

টিএফ কার্ড ধারক: 512 গিগাবাইট পর্যন্ত মাইক্রো এসডি (টিএফ) কার্ড বুট সিস্টেম সমর্থন করে

অডিও: অডিও আউটপুট, 3.5 মিমি অডিও ধারক*1 (সবুজ); অডিও ইনপুট, 3.5 মিমি অডিও ধারক*1 (লাল); এমআইসি মাইক্রোফোন ইন্টারফেস*1 এসপিকে স্পিকার ইন্টারফেস*1, 1 ডাব্লু পাওয়ার স্পিকারকে সংযুক্ত করতে পারে

বোতাম: পাওয়ার বোতাম; রিসেট বোতাম; পুনরুদ্ধার বোতাম

ইনফ্রারেড রিসিভার: ইনফ্রারেড রিমোট কন্ট্রোল ফাংশন সমর্থন করে

আরটিসি: আরটিসি পাওয়ার সকেট*1

ফ্যান ইন্টারফেস: কুলিংয়ের জন্য 5 ভি ফ্যান ইনস্টলেশন সমর্থন করে
