রকচিপ আরকে 3566 বিটিবি কোর বোর্ড

1। রকচিপ আরকে 3566 বিটিবি কোর বোর্ড একটি উচ্চ-পারফরম্যান্স একক বোর্ড কম্পিউটার এবং এম্বেড থাকা মাদারবোর্ড হিসাবে প্রদর্শন, নিয়ন্ত্রণ, নেটওয়ার্ক সংক্রমণ, ফাইল স্টোরেজ, এজ কম্পিউটিং এবং অন্যান্য পরিস্থিতি হিসাবে ব্যবহার করা যেতে পারে।

2। রকচিপ আরকে 3566 কে প্রধান চিপ হিসাবে ব্যবহার করে, এটি 22nm প্রক্রিয়া প্রযুক্তি গ্রহণ করে, 1.8GHz অবধি একটি প্রধান ফ্রিকোয়েন্সি সহ, কোয়াড-কোর 64-বিট কর্টেক্স-এ 55 প্রসেসর এবং মালিগ 522EE গ্রাফিক্স প্রসেসরের সাথে সংহত, 4 কে ডিকোডিং এবং 1080p এনকোডিংকে সমর্থন করে, ডুয়াল-থেকে-ইন্ডিয়াকে সমর্থন করে ডুয়াল-থেকে-কেয়ানিকে সমর্থন করে।

3। বেছে নিতে বিভিন্ন মেমরি এবং স্টোরেজ সংমিশ্রণ সরবরাহ করুন, অনবোর্ড হার্ডওয়্যার কনফিগারেশন ভারসাম্যযুক্ত এবং অ্যাপ্লিকেশন পরিসীমা প্রশস্ত।

4 ... অন্তর্নির্মিত স্বতন্ত্র এনপিইউ কম্পিউটিং শক্তি 1 টিওপিগুলিতে পৌঁছতে পারে, যা লাইটওয়েট কৃত্রিম বুদ্ধিমত্তা এআই অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে।

৫। গিগাবিট ইথারনেট পোর্ট, এইচডিএমআই, ইডিপি, মিনিপেল, ইউএসবি 3.0, ইউএসবি 2.0, এমআইপিআই স্ক্রিন ইন্টারফেস এবং এমআইপিআই ক্যামেরা ইন্টারফেস, অডিও ইন্টারফেস এবং অন্যান্য পেরিফেরিয়াল সহ সমৃদ্ধ এক্সপেনশন ইন্টারফেস সহ উচ্চ সংহতকরণ, প্রসেসরের পারফরম্যান্সকে পুরো খেলা দিতে পারে এবং আরও বোর্ডের ব্যবহারের দৃশ্যের প্রসারণ করতে পারে।

।

।। সম্পূর্ণ ওপেন সোর্স, অফিসিয়াল টিউটোরিয়াল সরবরাহ করে, সম্পূর্ণ এসডিকে ড্রাইভার ডেভলপমেন্ট কিটস, ডিজাইন স্কিম্যাটিক্স এবং অন্যান্য সংস্থানগুলি, আপনি সহজেই অন্ধ দাগ ছাড়াই শুরু করতে পারেন।

পণ্য বৈশিষ্ট্য

1। ফ্রি এসডিকে

2। বোর্ডের কাঠামো বোর্ড। RK3566 RK3568 দুটি মূল বোর্ড সামঞ্জস্যপূর্ণ

3। একাধিক স্ক্রিন ইন্টারফেস সমর্থন করে, 4K60 ফ্রেম আউটপুট পর্যন্ত সমর্থন করে। এইচডিএমআই, এমআইপিআই ডিএসআই, ইডিপি, এলভিডি সমর্থন করে

4 ... অন্তর্নির্মিত স্বতন্ত্র এনপিইউ, কম্পিউটিং শক্তি 1 টিওপিতে পৌঁছতে পারে

5। একাধিক কনফিগারেশন: 1/2/4/8 জিবি এলপিডিডিআর 4; 8/32/64/128 জিবি ইএমএমসি

6। 4 কে ডিকোডিং; গিগাবিট ইথারনেট বন্দর; ইউএসবি 3.0

7 .. প্রযুক্তিগত সহায়তা সরবরাহ করুন

পণ্য পরামিতি

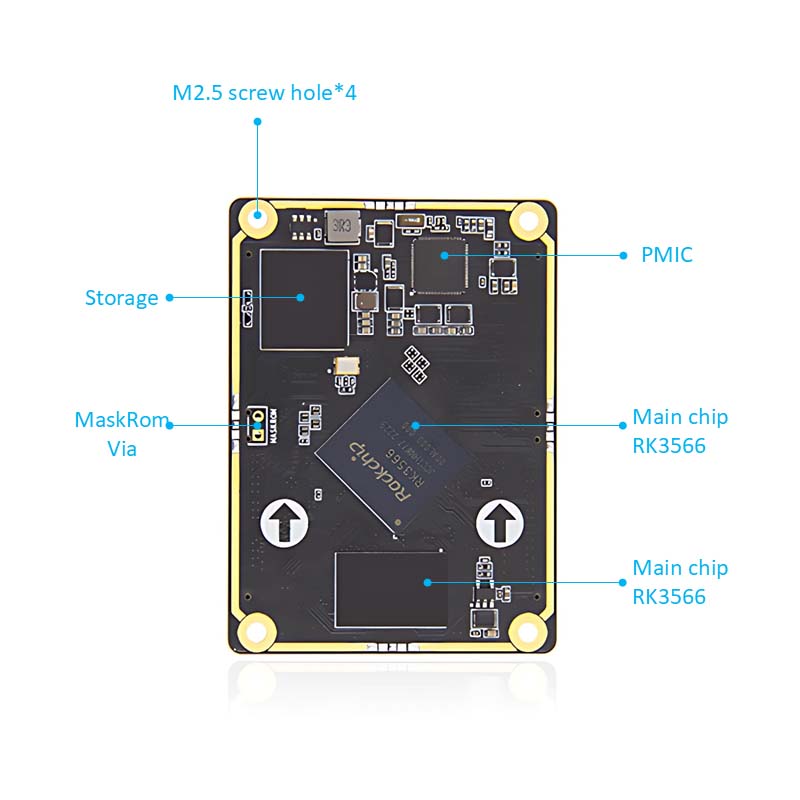

কোর-বোর্ড পরামিতি

সংযোগকারী: 260 পিনস ডিডিআর 4 সংযোগকারী, মডেল: ASOA826-H2SB-7H

প্রধান চিপ: আরকে 3566 (কোয়াড-কোর কর্টেক্স-এ 55, 1.8GHz, মালি-জি 52)

আইও: 260 স্বর্ণের আঙ্গুলগুলি, 0.5 মিমি ব্যবধান, সমস্ত আই 0 নেতৃত্ব দিন

স্মৃতি: 1/2/4/8 জিবি, এলপিডিডিআর 4/4x, 1056MHz

স্টোরেজ: 8/32/64/128 গিগাবাইট, ইএমএমসি

বেসবোর্ড পরামিতি

সংযোগকারী: 260 পিনস ডিডিআর 4 সংযোগকারী, মডেল: ASOA826-H2SB-7H

পাওয়ার ইন্টারফেস: 12 ভি@1 এ (1 এ এবং তারপরে) ডিসি ইনপুট, ডিসি ইন্টারফেস

ইথারনেট: 10/100/1000 মি অভিযোজিত ইথারনেট পোর্ট

এইচডিএমআই: এইচডিএমআই 2.0 স্ক্রিন ইন্টারফেস*1, সর্বাধিক রেজোলিউশন 4096*2160@60Hz

এলভিডিএস: এলভিডিএস স্ক্রিন ইন্টারফেস*1, একক চ্যানেল 8 বিট

এমআইপিআই-ডিএসআই: এমআইপিআই স্ক্রিন ইন্টারফেস*1; একক এমআইপিআই মোড সর্বাধিক রেজোলিউশন 1920*1080@60Hz

এমআইপিআই-সিএসআই: এমআইপিআই ক্যামেরা ইন্টারফেস*2, প্লাগেবল আইএমএক্স 415/ওভি 8858 ক্যামেরা

ইডিপি: ইডিপি 1.3 স্ক্রিন ইন্টারফেস*1, ইডিপি টাচ ইন্টারফেস*1

ইউএসবি 2.0: টাইপ-এ ইন্টারফেস*3 (হোস্ট); ফার্মওয়্যার বার্নিং ইন্টারফেসের জন্য টাইপ-সি ইন্টারফেস*1 (ওটিজি)

ইউএসবি 3.0: টাইপ-এ ইন্টারফেস*1 (হোস্ট)

ওয়াইফাই+ব্লুটুথ: অনবোর্ড ওয়াইফাই ব্লুটুথ মডিউল, মডেল: আরটিএল 8821 সিউ

পিসিএল ইন্টারফেস: মিনি-প্যাকাল ইন্টারফেস, পূর্ণ-উচ্চতা বা অর্ধ-উচ্চতা ওয়াইফাই নেটওয়ার্ক কার্ড, 4 জি মডিউল বা অন্যান্য মিনি-প্যাকাল ইন্টারফেস মডিউল সহ ব্যবহার করা যেতে পারে

সিম কার্ড ধারক: সিম কার্ড ফাংশন 4 জি মডিউল দিয়ে ব্যবহার করা দরকার

1²C: 1²C*2

সিরিয়াল পোর্ট: ডিবাগ সিরিয়াল পোর্ট*1 (ইউআরটি 2) ডিফল্ট প্যারামিটার 1500000-8-N-1; এলভিটিটিএল সিরিয়াল পোর্ট*2 (ইউআরটি 7 এবং ইউআরটি 9); আরএস 232*2 (ইউআরটি 3 এবং ইউআরটি 4); আরএস 485*2 (ইউআরটি 1 এবং ইউআরটি 6)

টিএফ কার্ড ধারক: সিস্টেমটি শুরু করতে মাইক্রো এসডি (টিএফ) কার্ড সমর্থন করুন, 512 গিগাবাইট পর্যন্ত

অডিও: অডিও আউটপুট, 3.5 মিমি অডিও জ্যাক*1 (সবুজ); অডিও ইনপুট, 3.5 মিমি অডিও জ্যাক*1 (লাল) এমআইসি মাইক্রোফোন ইন্টারফেস*1

এসপিকে স্পিকার ইন্টারফেস*1, 1W পাওয়ার স্পিকারকে সংযুক্ত করতে পারে

বোতাম: পাওয়ার বোতাম; মাস্ক্রোম বোতাম; পুনরুদ্ধার বোতাম

ইনফ্রারেড রিসিভার: ইনফ্রারেড রিমোট কন্ট্রোল ফাংশন সমর্থন করে

আরটিসি: আরটিসি পাওয়ার সকেট*1

ফ্যান ইন্টারফেস: 5 ভি ফ্যান কুলিং ইনস্টলেশন সমর্থন করে
