রকচিপ আরভি 11106 মাদারবোর্ড

টিপি-আরভি 11106 বোর্ডটি মূলত নির্মাতারা এবং এম্বেড করা এন্ট্রি-লেভেল বিকাশকারীদের লক্ষ্য করে এবং স্মার্ট হোম, সুরক্ষা পর্যবেক্ষণ, শিল্প অটোমেশন, কনজিউমার ইলেকট্রনিক্স, ইন্টারনেট অফ থিংস, শিক্ষা এবং বিনোদন হিসাবে বিভিন্ন ক্ষেত্রে উন্নয়নের জন্য ব্যবহার করা যেতে পারে।

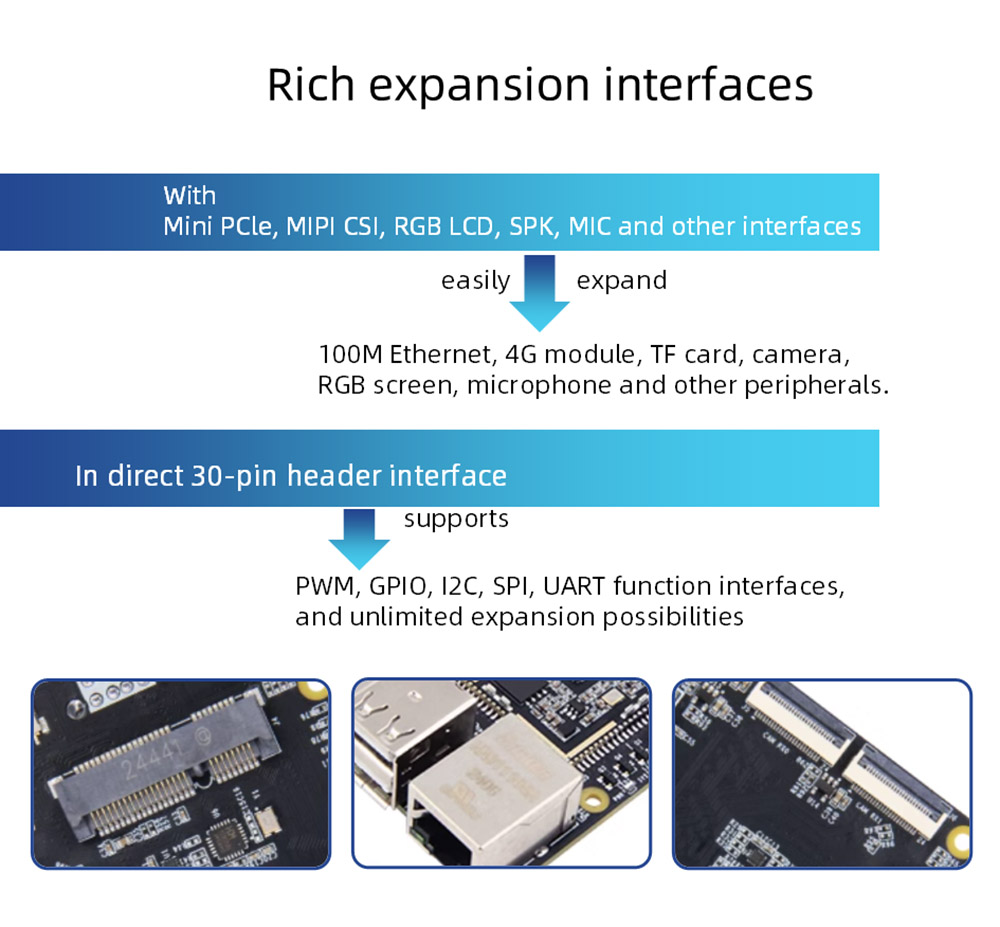

একক-ব্যান্ড ওয়াইফাই 6+বিটি 5.2 ওয়্যারলেস মডিউল ইউএসবি 2.0 হোস্ট, 100 এম ইথারনেট, টিএফ কার্ড ধারক, এমআইপিআই ক্যামেরা, এমআইসি, এসপিকে এবং অন্যান্য পেরিফেরিয়ালস, 30 পিন কনফিগারযোগ্য পিনস, সাপোর্ট জিপিও, এসপিআই, আই 2 সি, ইউআরটি, পিডাব্লুএম ফাংশনস সহ রকচিপ আরভি 11106 প্রধান চিপ হিসাবে ব্যবহার করুন।

অন্তর্নির্মিত স্বতন্ত্র এনপিইউ কম্পিউটিং শক্তি 0.5t/1tops@int8 এ পৌঁছাতে পারে, ক্যামেরাটি দিয়ে ইয়োলো ভিডিও রিয়েল-টাইম স্বীকৃতি, চিত্রের স্বীকৃতি এবং অন্যান্য ফাংশনগুলি উপলব্ধি করতে পারে।

অন্তর্নির্মিত লো-লেটেন্সি ভিডিও এনকোডিং মডিউল, 5 এম@30fps H264/H265 ভিডিও এনকোডিং, 4 এম@60fps জেপিইজি/এমজেপিইজি এনকোডিং সমর্থন করতে পারে এবং একাধিক বিট রেট নিয়ন্ত্রণ পদ্ধতি সমর্থন করে।

বোর্ডটি দুটি al চ্ছিক মেমরি কনফিগারেশন সরবরাহ করে, যার আকার মাত্র 56*85 মিমি, ছোট এবং সূক্ষ্ম, কম বিদ্যুতের খরচ এবং উচ্চ কার্যকারিতা এবং সহজেই লিনাক্স সিস্টেমটি চালাতে পারে।

ব্যবহারকারীর ব্যবহার এবং মাধ্যমিক বিকাশের সুবিধার্থে বিল্ডরুট সিস্টেম চিত্র, সম্পূর্ণ ওপেন সোর্স ডেটা, টিউটোরিয়াল ডকুমেন্টস, সম্পূর্ণ এসডিকে ড্রাইভার ডেভলপমেন্ট প্যাকেজ, পিডিএফ স্কিম্যাটিক্স এবং অন্যান্য সংস্থান সরবরাহ করে।

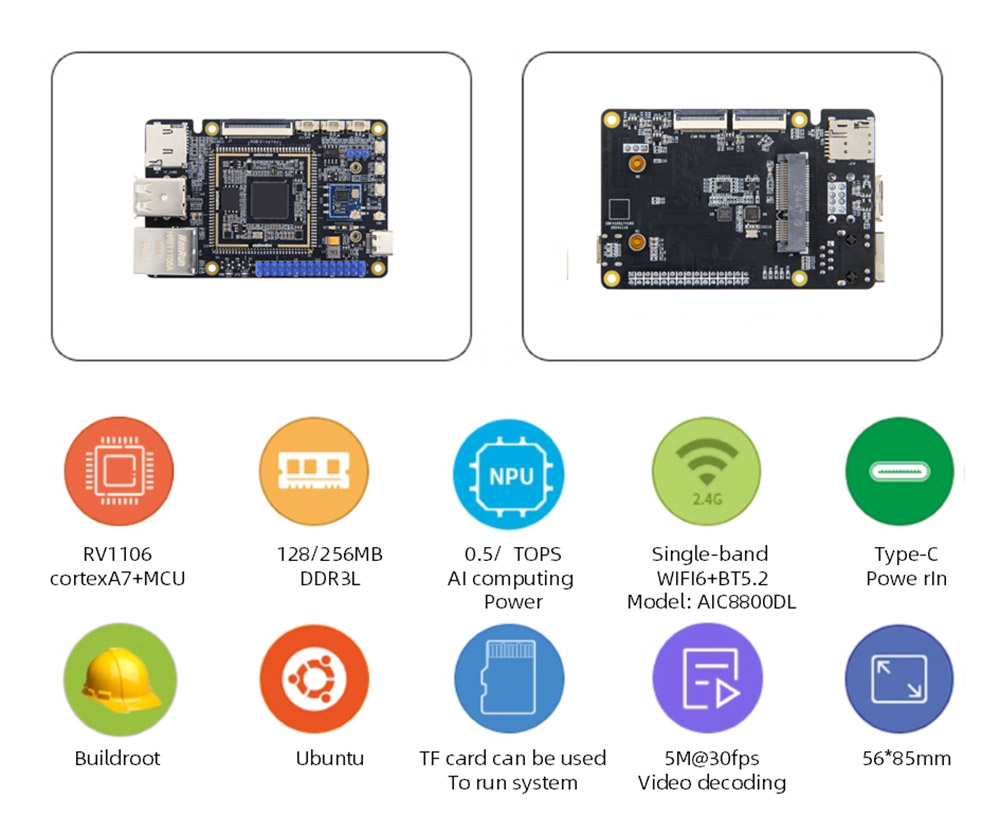

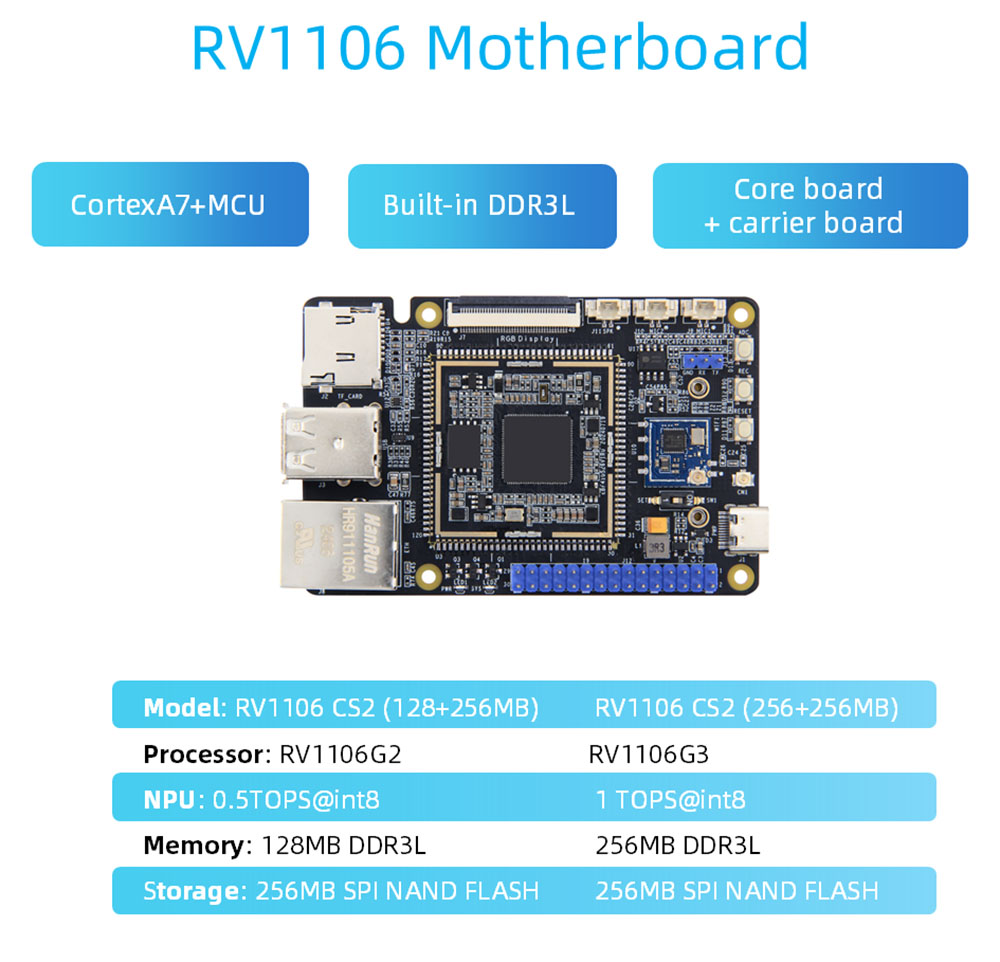

RV1106 মাদারবোর্ড হার্ডওয়্যার স্পেসিফিকেশন

 সিপিইউ: প্রধান চিপ: আরভি 11106, কর্টেক্সা 7+এমসিইউ

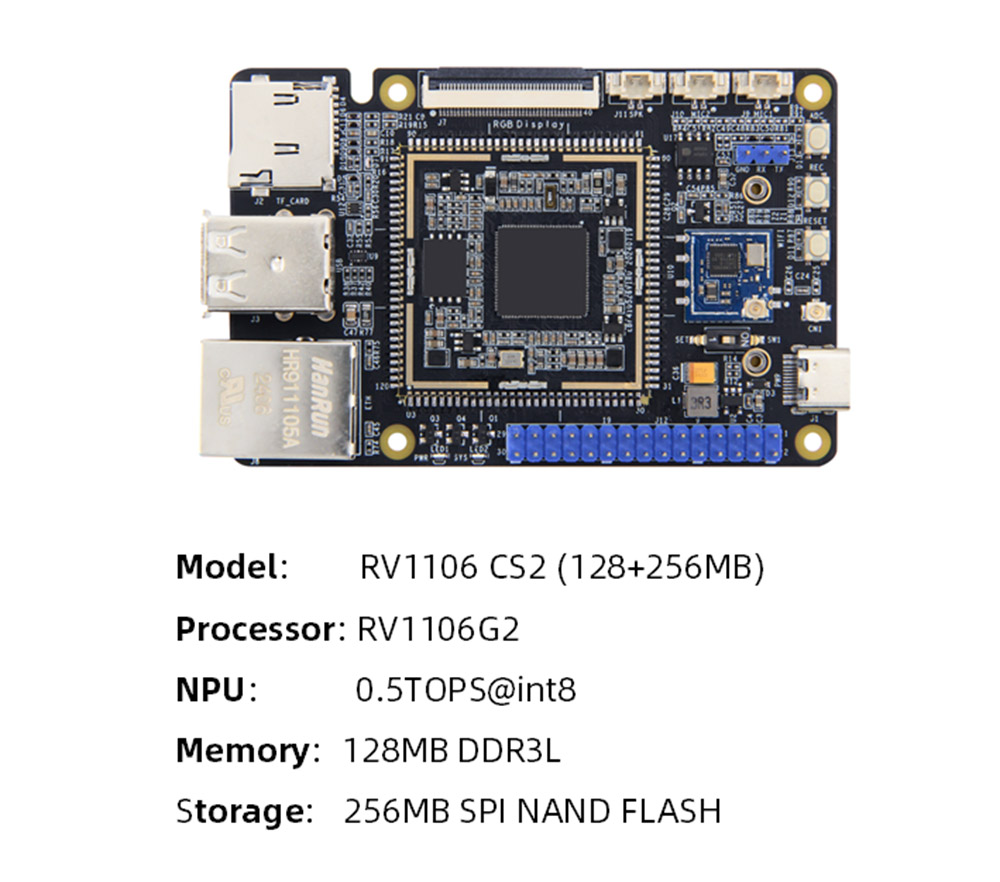

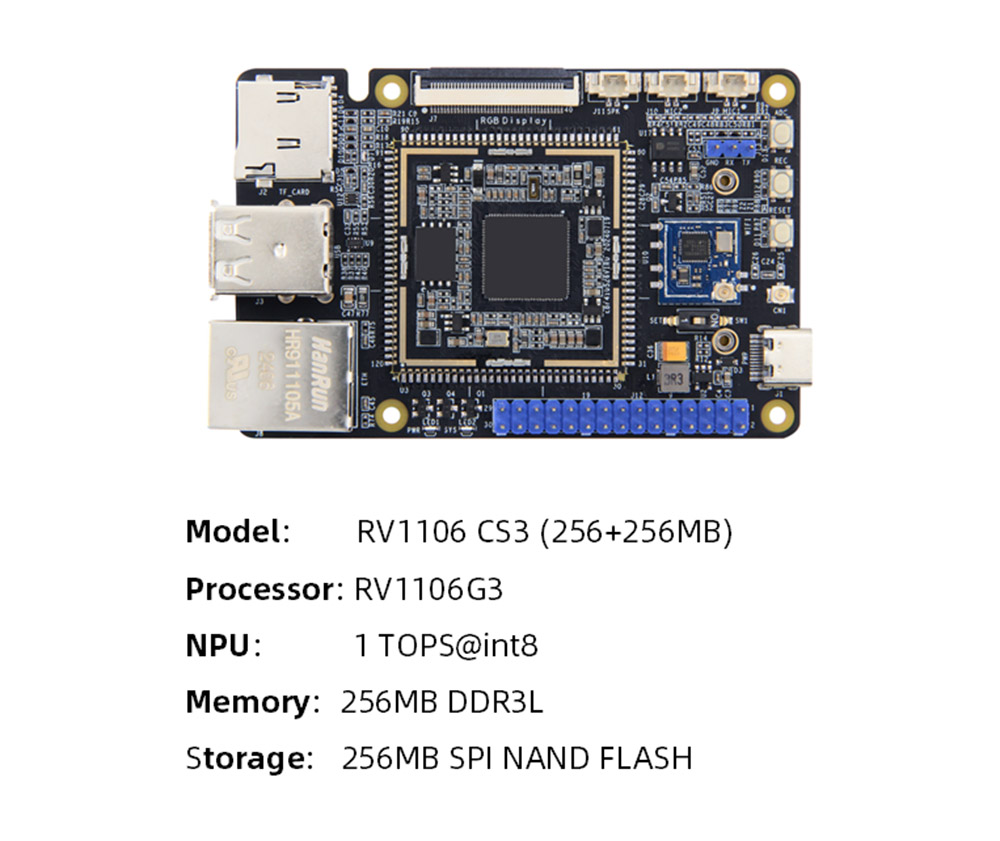

 মেমরি: এম্বেডড ডিডিআর 3 এল, al চ্ছিক RV1106G2: 128MB/RV1106G3: 256MB

 স্টোরেজ: এসপিআই-ন্যান্ড ফ্ল্যাশ, ক্ষমতা: 256 এমবি

 এআই কম্পিউটিং শক্তি: rv1106g2: 0.5tops@int8.rv1106g3: 1TOPS@int8

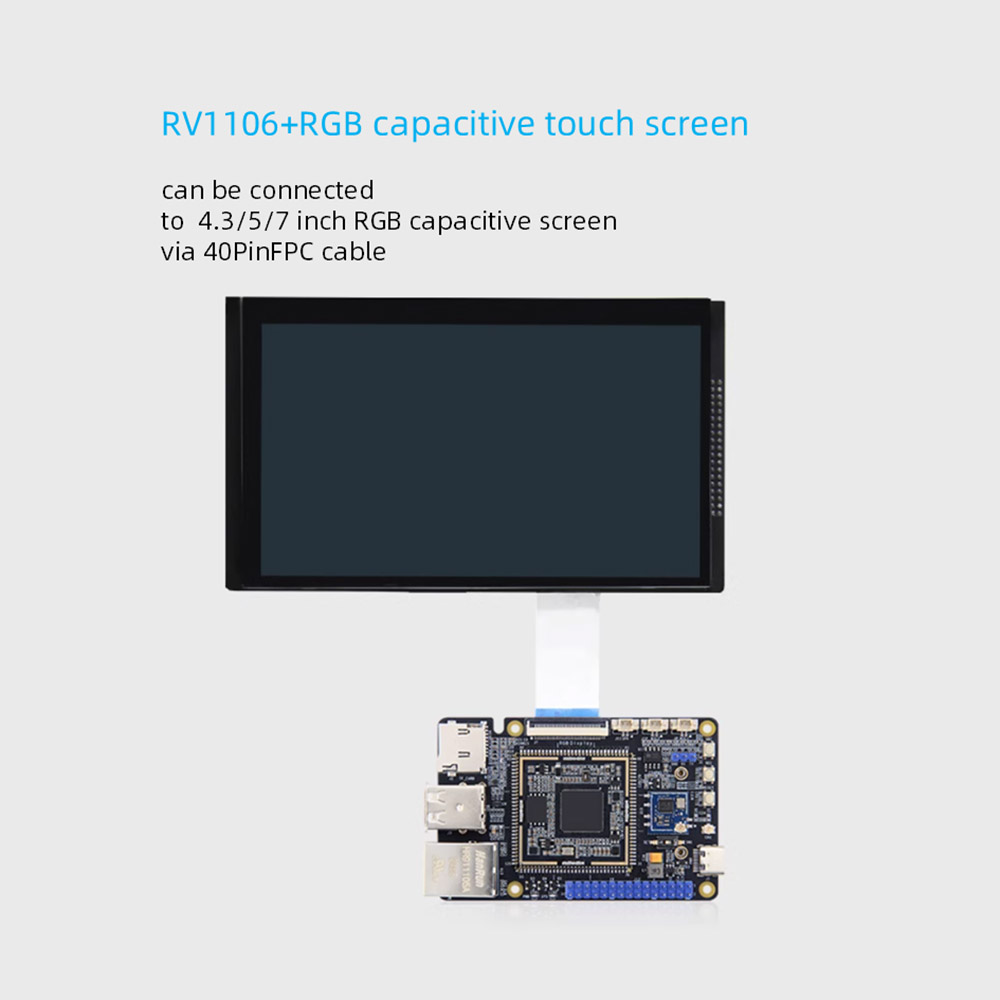

 প্রদর্শন: 40 পিন এফপিসি ইন্টারফেস 0.5 মিমি স্পেসিং, 18 বিট আরজিবি ইন্টারফেস সময়, এফপিসি কেবলের মাধ্যমে আমাদের 4.3/5/7-ইঞ্চি আরজিবি ইন্টারফেস ক্যাপাসিটিভ স্ক্রিনে সরাসরি সংযুক্ত হতে পারে

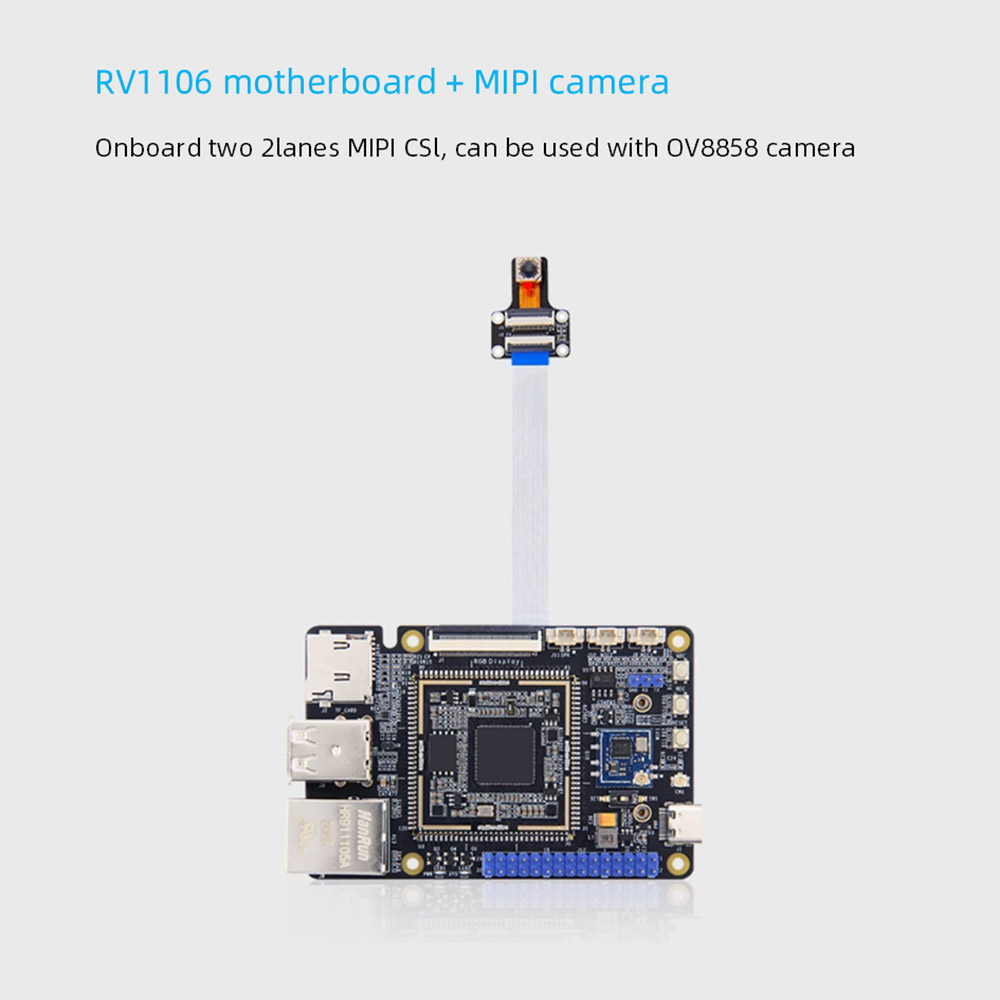

 ক্যামেরা: দুটি 2 লেন মিপিকসি ইনপুট, একক চ্যানেল 5 এম@30fps ইনপুট পর্যন্ত সমর্থন করে, দ্বৈত চ্যানেল 1080p@30fps একযোগে ইনপুট পর্যন্ত সমর্থন করে

 পাওয়ার ইন্টারফেস: 5 ভি@1 এ ডিসি ইনপুট, টাইপ-সি ইন্টারফেস, চিত্রগুলি পোড়াতেও ব্যবহার করা যেতে পারে

 ইথারনেট: 100 এম ইথারনেট পোর্ট*1, 10/100MBPS ডেটা সংক্রমণ হার সমর্থন করে

Pc পিল ইন্টারফেস: মিনি-প্যাক ইন্টারফেস*1, ইউএসবি প্রোটোকল যোগাযোগ ব্যবহার করে পিসিআই নেটওয়ার্ক কার্ডটি সংযুক্ত করতে পারে

 সিম কার্ড: সিম কার্ড ধারক*1, সিম কার্ড ফাংশন 4 জি মডিউল দিয়ে ব্যবহার করা দরকার

 টিএফ কার্ডধারক: এসডি 2.0 ইন্টারফেস, 512 গিগাবাইট পর্যন্ত সমর্থন করে, টিএফ কার্ড বুট সিস্টেম সমর্থন করে

 ইউএসবি 2.0: ইউএসবি হোস্ট টাইপ-এ ইন্টারফেস*2

 ইউএসবি-ওটিজি: হোস্ট যখন টাইপ-এ-তে স্যুইচ করা হয়, ডিভাইস যখন টাইপ-সি তে স্যুইচ করা হয়

 নির্বাচন সুইচ

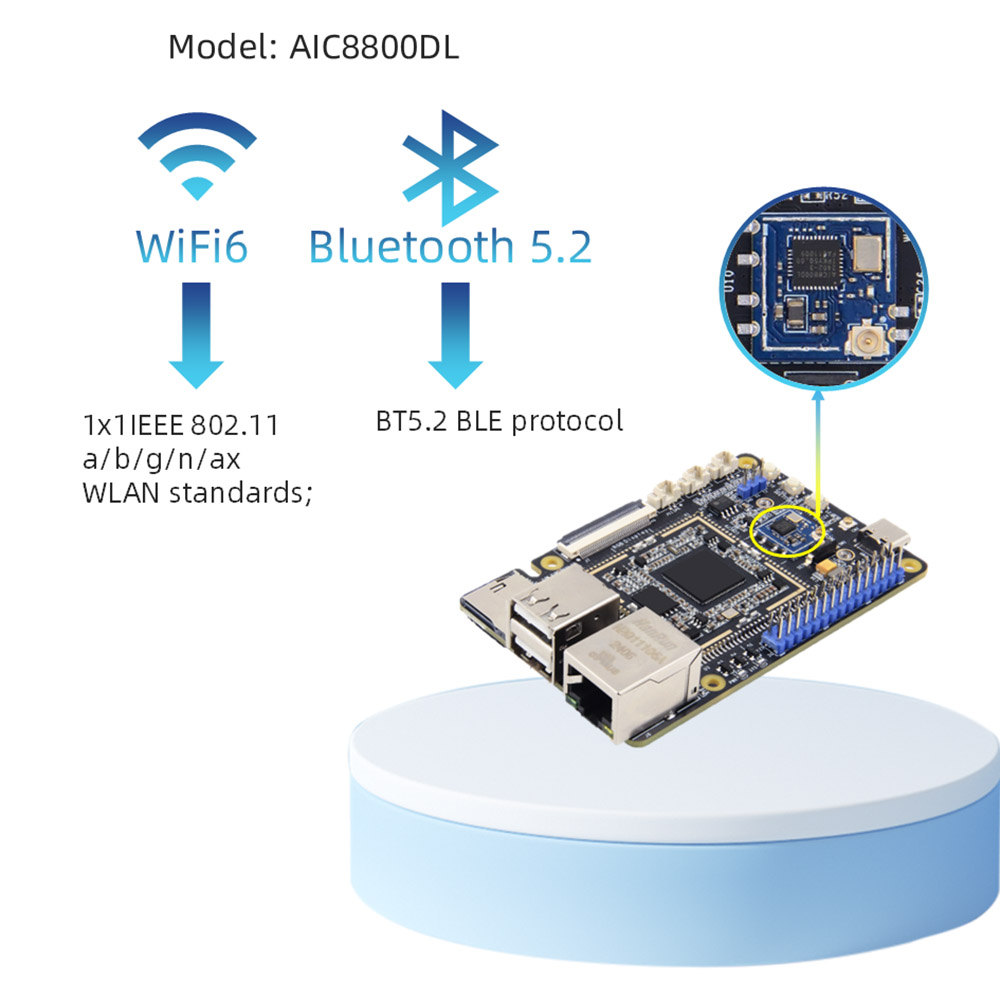

 ওয়াইফাই+ব্লুটুথ: অনবোর্ড সমর্থন 2.4GWIFI6+BT5.2 BLE, মডেল: AIC8800DL30

O আইও ইন্টারফেস: পিন 2.54 পিন ইন্টারফেস, জিপিআইও, এসপিআই, আই 2 সি, ইউআরটি, পিডব্লিউএম ফাংশন সমর্থন করে

De ডিবাগ সিরিয়াল পোর্ট: ডিফল্ট প্যারামিটার 115200-8-N-1

 অডিও: মাইক্রোফোন ইন্টারফেস*2, ডুয়াল-চ্যানেল মাইক ইনপুট; স্পিকার ইন্টারফেস*1, একক-চ্যানেল এসপিকে প্লেব্যাক (বাম চ্যানেল)

 বোতাম: রিসেট বোতাম*1; বার্ন বোতাম*1; এডিসি বোতাম*1

 এলইডি: পাওয়ার সূচক*1; সিস্টেম সূচক*1

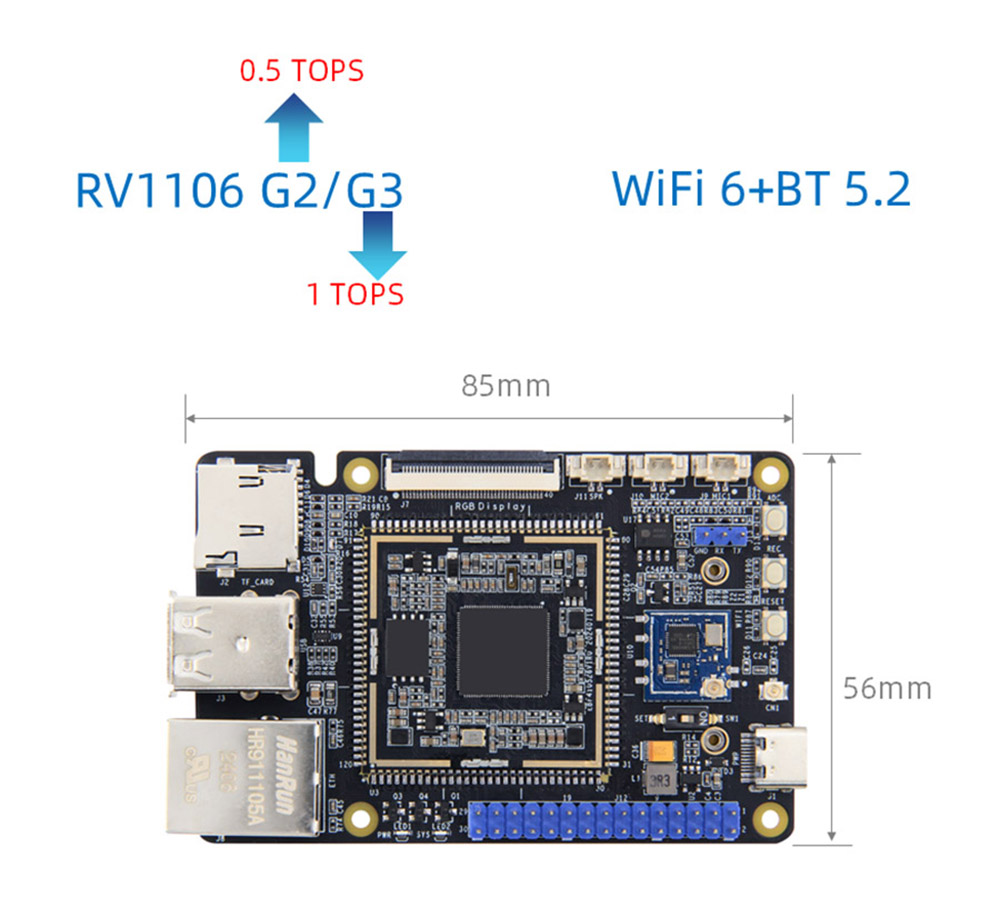

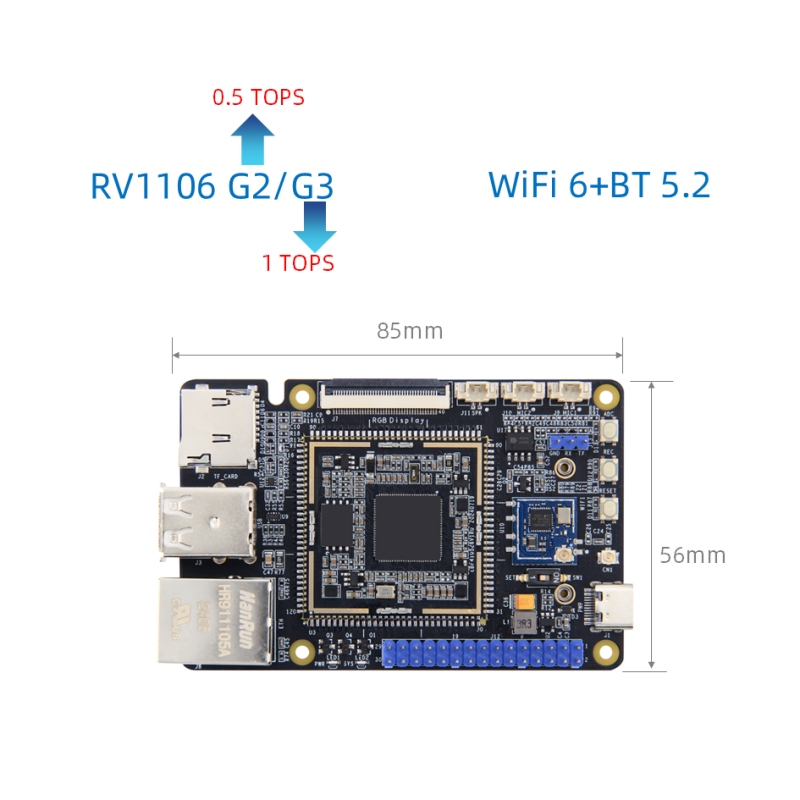

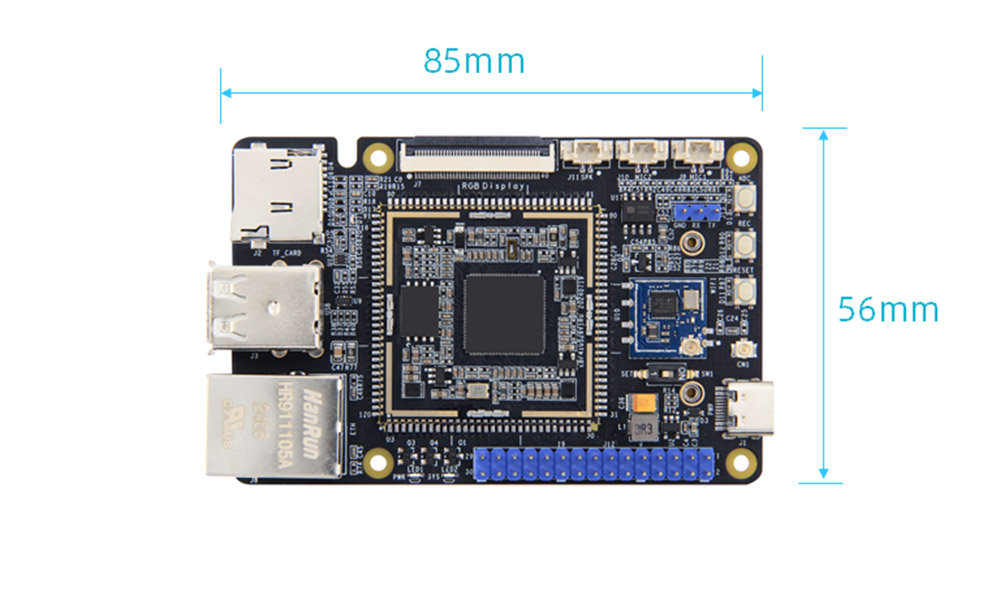

 আকার: 56*85 মিমি

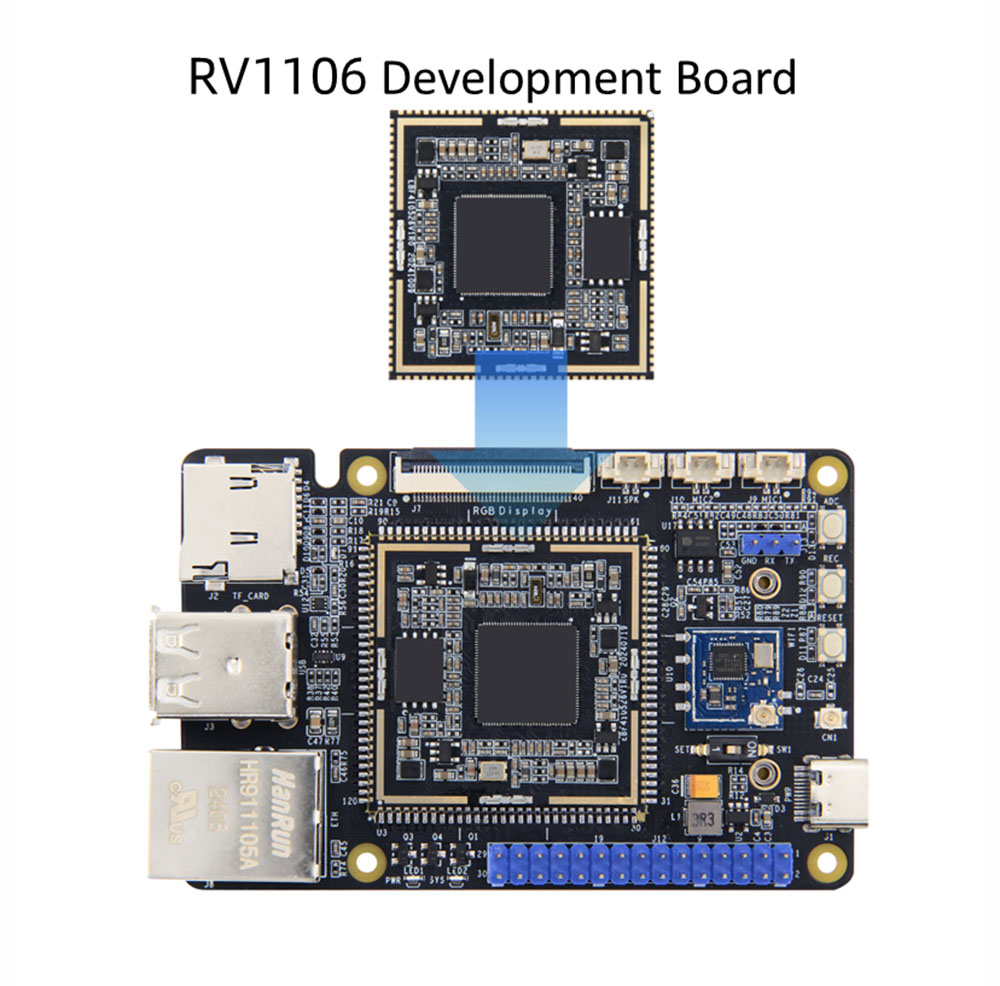

ম্যাচিং কোর বোর্ড উপলব্ধ

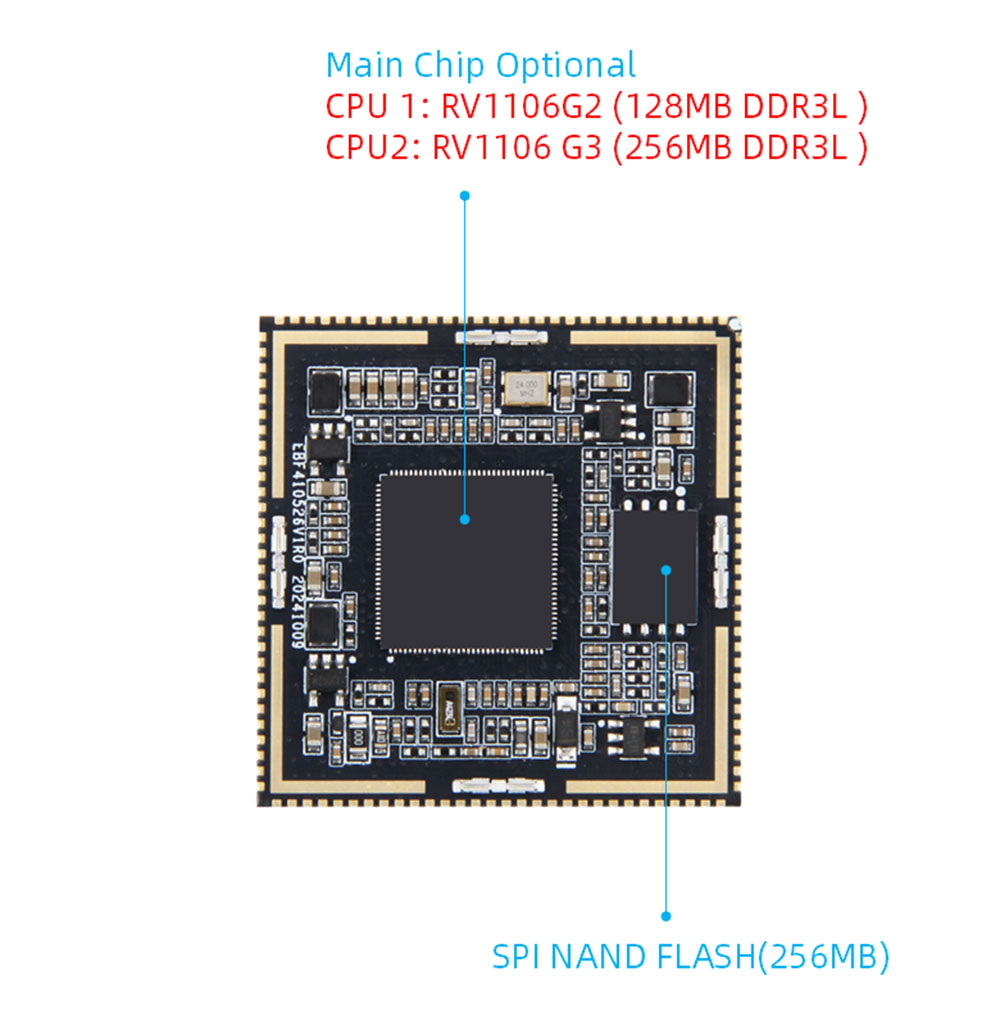

কোর বোর্ড হার্ডওয়্যার কনফিগারেশন

 সিপিইউ: প্রধান চিপ: আরভি 11106, কর্টেক্সা 7+এমসিইউ

 মেমরি: এম্বেডড ডিডিআর 3 এল, al চ্ছিক RV1106G2: 128MB/RV1106G3: 256MB

 স্টোরেজ: 256 এমবি স্পিন্যান্ড ফ্ল্যাশ

 এআই কম্পিউটিং শক্তি: rv1106g2: 0.5tops@int8, rv1106g3: 1TOPS@int8

 ইন্টারফেস: স্পিন্যান্ড ফ্ল্যাশ ব্যতীত 10 টি সম্পূর্ণরূপে নেতৃত্বাধীন, 1 এনপোর রিসেট পিন এবং 3 ইউএসবি ডেডিকেটেড পিন সহ 84 জিপিআইও সহ

 পিসিবি: 4 স্তর, নিমজ্জন সোনার নকশা

 আকার: 35*35 মিমি

সিগন্যাল পিন

 নেটওয়ার্ক পোর্ট: 1 100 মি ইথারনেট

 সিরিয়াল পোর্ট: 6

 i²c: 5

 এসপিআই: 2

 এডিসি: 1

 পিডব্লিউএম: 12

 আই 2 এস: 1

 ইউএসবি: 1

 ক্যামেরা: 2

 জেটিএজি: 1

 এলসিডি: 1

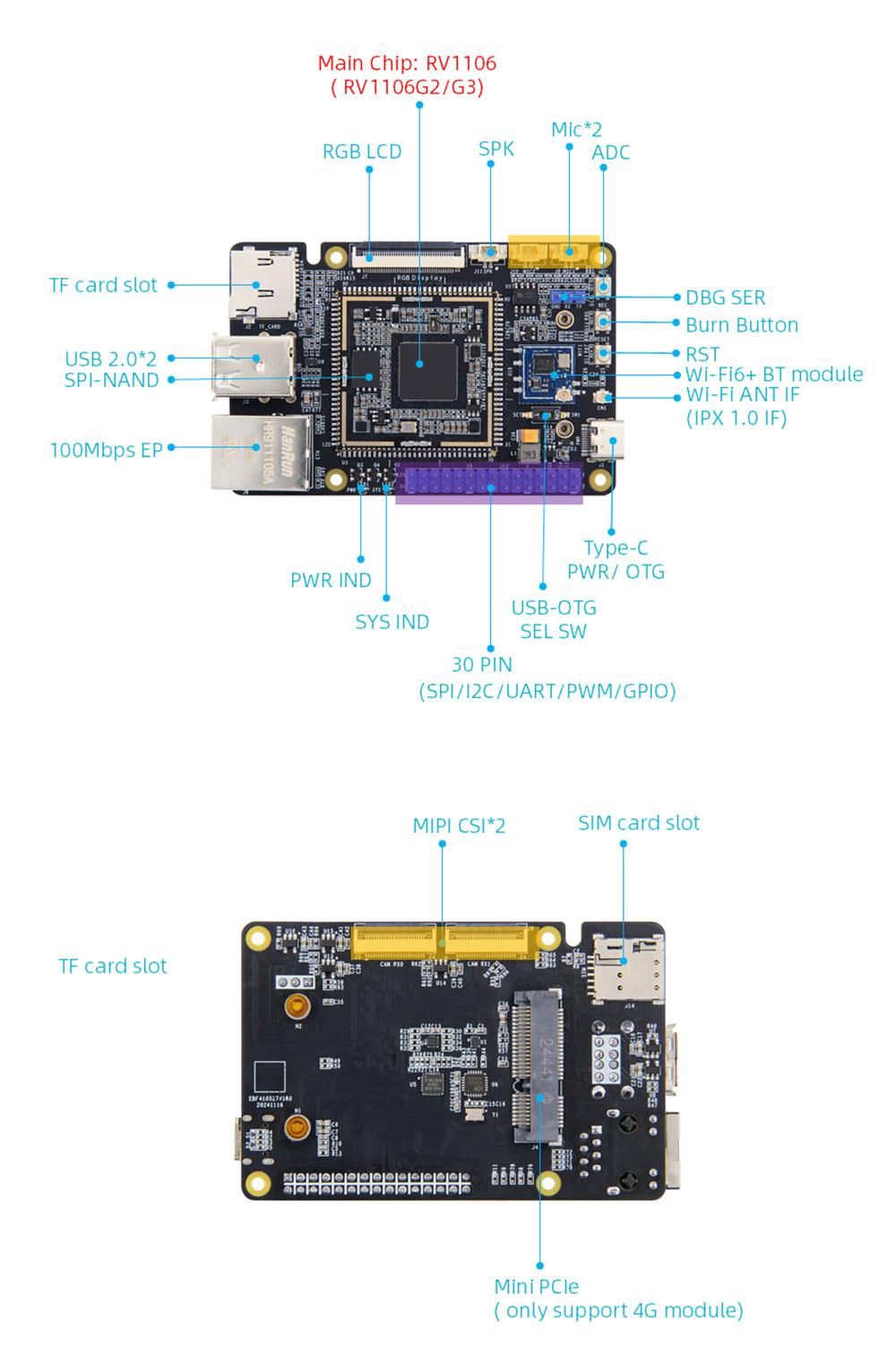

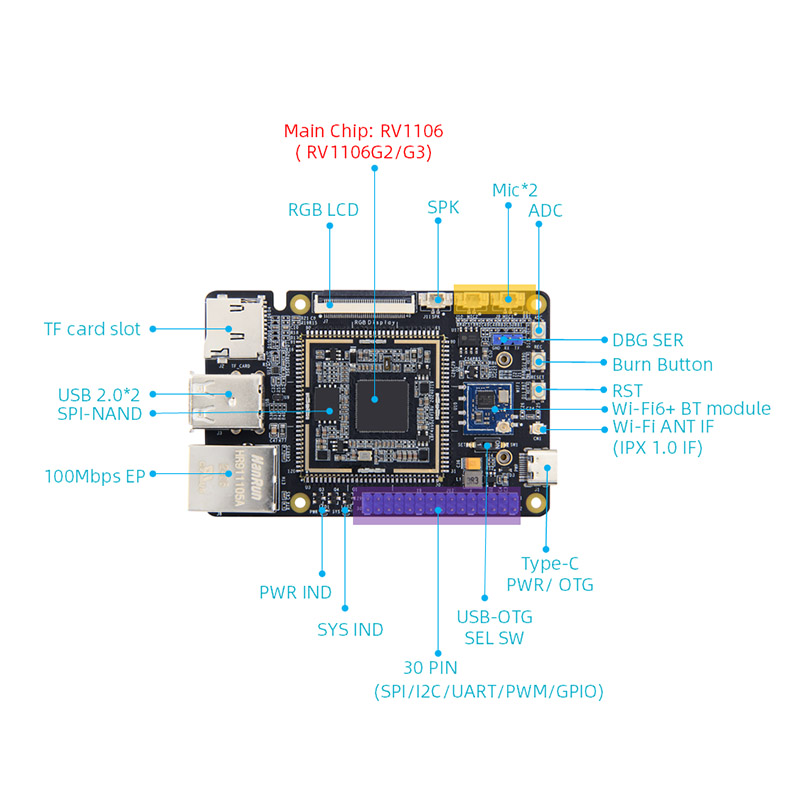

RV1106 বোর্ডের বিশদ
