RV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB Board
  • RV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB BoardRV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB Board
  • RV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB BoardRV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB Board
  • RV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB BoardRV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB Board
  • RV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB BoardRV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB Board

RV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB Board

RV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB Board: Rockchip Thinkcore TC-RV1126 IPC 50 Board, যার আকার 50mm * 50mm, উচ্চ-কার্যক্ষম কোয়াল-কর্ড AI ভিশন প্রসেসর রকচিপ RV1126 দিয়ে সজ্জিত।
IPC 50 Baord অনেক ক্যামেরা সেন্সরের সাথে কাজ করতে পারে, যখন IMX307, IMX327, IMX335, IMX415, IMX334 ডিফল্ট সমর্থন করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

রকচিপ RV1126 আইপি ক্যামেরা 50 বোর্ড

1. RV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB বোর্ড ভূমিকা
রকচিপ RV1126 আইপি ক্যামেরা 50 বোর্ড থিংকোর TC-RV1126 IPC 50 বোর্ড, যার আকার 50mm * 50mm, উচ্চ কর্মক্ষমতা কোয়াল-কর্ড এআই ভিশন প্রসেসর রকচিপ RV1126 দিয়ে সজ্জিত।

14nm লিথোগ্রাফি প্রক্রিয়া এবং কোয়াল-কোর 32-বিট এআরএম কর্টেক্স-এ 7 আর্কিটেকচার সহ কম খরচে এআই ভিশন প্রসেসর RV1126, নিয়ন এবং এফপিইউকে সংহত করে-ফ্রিকোয়েন্সি 1.5GHz পর্যন্ত। এটি ISP2.0 সমর্থন করে।

রকচিপ RV1126 আইপি ক্যামেরা 50 বোর্ড 1GB ddr এবং 8 জিবি ইএমএমসি ফ্ল্যাশ দিয়ে ডিজাইন করা হয়েছে। সমৃদ্ধ ইন্টারফেস যেমন MIPI সিএসআই, MIPI DSI, ইথারনেট, ইউএসবি হোস্ট, UART, RS485, I2C, POE, TF কার্ড স্লট, অডিও, চাহিদা পূরণ আরো ব্যবহারের দৃশ্যকল্প।

RV1126 IPC 50 Baord অনেক ক্যামেরা সেন্সর দিয়ে কাজ করতে পারে, যখন IMX307, IMX327, IMX335, IMX415, IMX334 ডিফল্ট সমর্থন করে।
থিংকোরের ওপেন সোর্স প্ল্যাটফর্ম কোর বোর্ড এবং ডেভেলপমেন্ট বোর্ড।

বোর্ড ডিজাইন সার্ভিস
গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী একটি উপযোগী ক্যারিয়ার বোর্ড তৈরি করা
শেষ ব্যবহারকারীর হার্ডওয়্যারে আমাদের SoM এর সংহতকরণ খরচ কমানো এবং পদচিহ্ন কম করা এবং উন্নয়ন চক্রকে ছোট করা

সফটওয়্যার ডেভেলপমেন্ট সার্ভিস
ফার্মওয়্যার, ডিভাইস ড্রাইভার, বিএসপি, মিডলওয়্যার
বিভিন্ন উন্নয়ন পরিবেশে পোর্টিং
প্ল্যাটফর্মকে টার্গেট করার জন্য ইন্টিগ্রেশন

উৎপাদন পরিষেবা
উপাদান ক্রয়
উৎপাদনের পরিমাণ তৈরি করে
কাস্টম লেবেলিং
সম্পূর্ণ টার্ন-কী সমাধান

এমবেডেড R & D
প্রযুক্তি
নিম্ন স্তরের ওএস: অ্যান্ড্রয়েড এবং লিনাক্স, জিনিটেক হার্ডওয়্যার আনতে
ড্রাইভার পোর্টিং: কাস্টমাইজড হার্ডওয়্যারের জন্য, ওএস লেভেলে কাজ করা হার্ডওয়্যার তৈরি করা
সুরক্ষা এবং প্রামাণিক সরঞ্জাম: হার্ডওয়্যার সঠিক ভাবে কাজ করছে তা নিশ্চিত করার জন্য

2. RV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB বোর্ড প্যারামিটার (স্পেসিফিকেশন)


3. আরভি 11126 আইপি ক্যামেরা মডিউল বোর্ড সনি আইএমএক্স 415 335 307 পিসিবি বোর্ড বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
রকচিপ RV1126 আইপি ক্যামেরা 50 বোর্ডের নিম্নলিখিত বৈশিষ্ট্য রয়েছে:
কোয়াড-কোর, লো-পাওয়ার, হাই-পারফরম্যান্স এআই ভিশন প্রসেসর RV1126, বিল্ট-ইন এনপিইউ, 2.0 টপসের কম্পিউটিং পাওয়ার দিয়ে সজ্জিত;
মাল্টি-লেভেল গোলমাল হ্রাস, 3-ফ্রেম এইচডিআর প্রযুক্তি, 4K H.264/H.265@30FPS সমর্থন এবং মাল্টি-চ্যানেল ভিডিও এনকোডিং এবং ডিকোডিং ক্ষমতা;

এসওসি

রকচিপ RV1126

র্যাম

DDR3,32 Bit,1GB

রম

8 জিবি ইএমএমসি

এনপিইউ

1.5TOPS, RKNN সমর্থন করে, INT8/ INT16 সমর্থন করে। এর শক্তিশালী নেটওয়ার্ক মডেলের সামঞ্জস্য আছে, রূপান্তর বুঝতে পারে

সাধারণত ব্যবহৃত এআই ফ্রেমওয়ার্ক মডেলের, যেমন:

টেন্সর ফ্লো/এমএক্সনেট/পাইটর্চ/ক্যাফে/...

সেন্সর

MIPI সিএসআই (বা LVDS/সাব LVDS) এর 2 টি গ্রুপ।



সিএসআই

4 লেন এমআইপিআই সিএসআই 4K@30fps, মোনোকুলার 14 মিলিয়ন, বাইনোকুলার 5 মিলিয়ন@30fps সমর্থন করে

ইথারনেট

ইথারনেট 10/100/1000Mbps- MDIX ফাংশন সমর্থন করে

ইউএসবি

OTG*1,ইউএসবি হোস্ট*1

এমআইসি

এমআইসি সমর্থন করে

আলো সেন্সর

আইএসপি নাইট সেন্সিং ফাংশন

হালকা ভর্তি

সাদা আলো/আইআর ইনফ্রারেড আলো সমর্থন করে

চাবি

রিসেট কী

ডিবাগ

টিটিএল 3 পিন এবং ইউএসবি ওটিজি ডিবাগ করুন

আরটিসি

আরটিসি ব্যাটারি সহ আরটিসি সমর্থন করে

এসপিকে

3W টাইপ D PA

ওয়াইফাই

IEEE 802.11b/g/n

জিপিআইও

বেশ কয়েকটি জিপিআইও

সেন্সর ম্যাচ

IMX307/327,IMX335,IMX415,IMX334,GC2053,SC200AI,GC2093

অ্যাপ্লিকেশন

স্মার্ট সিকিউরিটির জন্য, স্মার্ট আইপি ক্যামেরা, ফেস রিকগনিশন, ইঙ্গিত স্বীকৃতি


আবেদনের দৃশ্যপট
রকচিপ RV1126 মুখ স্বীকৃতি, অঙ্গভঙ্গি স্বীকৃতি, গেট অ্যাক্সেস কন্ট্রোল, স্মার্ট নিরাপত্তা, স্মার্ট আইপি ক্যামেরা, স্মার্ট ডোরবেল/পিপহোল, সেলফ-সার্ভিস টার্মিনাল, স্মার্ট ফিন্যান্স, স্মার্ট নির্মাণ, স্মার্ট ট্রাভেল এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। যখন TC-RV1126 আইপি ক্যামেরা 50 বোর্ড স্মার্ট সিকিউরিটি, স্মার্ট আইপি ক্যামেরা, ফেস রিকগনিশন, ইঙ্গিত স্বীকৃতির জন্য খুব ভালো।



4.RV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB বোর্ডের বিবরণ

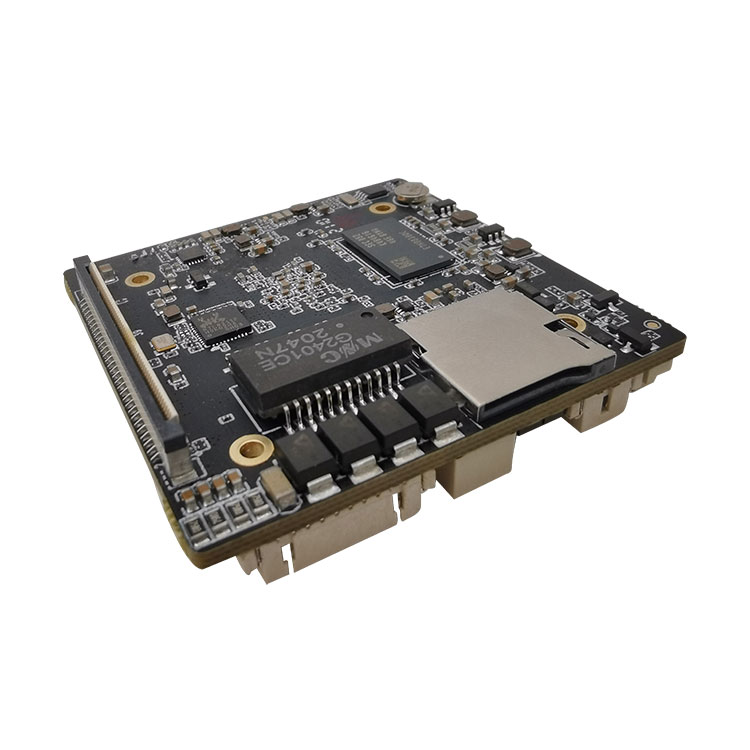

স্ট্যাম্প হোল ফ্রন্ট ভিউ এর জন্য TC-RV1126 IP ক্যামেরা 50 বোর্ড



স্ট্যাম্প হোল ফ্রন্ট ভিউ এর জন্য TC-RV1126 AI কোর বোর্ড




ইথারনেট: MDI0+, MDI0-, MDI1+, MDI1-, MDI2+, MDI2-, MDI3+, MDI3-, LED1, LED2

সর্বদা প্রকাশ্যে বন্ধ

OTG ইউএসবি:DP, DM, 5V

ইউএসবি Host:DP, DM, 5V

হালকা ভর্তি-সাদা+, সাদা-, IR+, IR-, 5V, GND, হালকা সেন্সর ADC,3V3

আরটিসি পাওয়ার: GND, 3V3

Uart I2C:5V, I2C5_SDA, UART0_TX, UART0_RX, UART0_CTSN,

UART0_RTSN, UART4_RX, UART4_TX, I2C5_SCL, GND

Audio:Audio Out+, Audio Out-, LINE_OUTP, GND, এমআইসিP, Reset, Factory, 3V3

ডিবাগ Com:GND, TX, RX

অ্যান্টেনা: ওয়াইফাই অ্যান্টেনা স্লট (ওয়াইফাই,RTL8189)

12V পাওয়ার: 12V-, 12V+

POE: পরিকল্পিত নকশা দিয়ে দেখুন

MIPI সিএসআই X 2 SPI 12V: চেক আউট পরিকল্পিত নকশা

TF: TF স্লট

এই ইন্টারফেস সম্বন্ধে আরো জানতে পরিকল্পিত নকশা দিয়ে পরীক্ষা করুন।

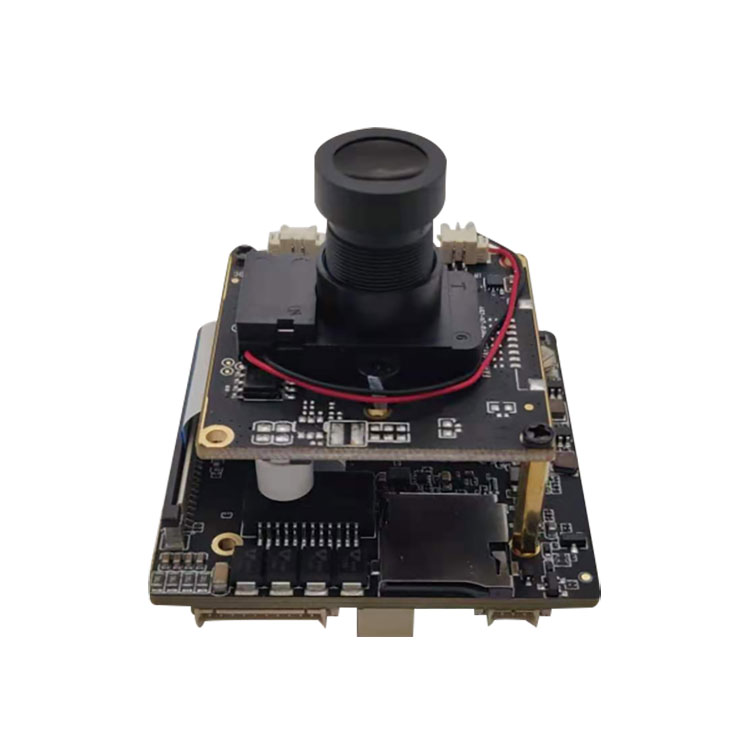

1.1IPC 50 বোর্ড চেহারা



5. RV1126 IP ক্যামেরা মডিউল বোর্ড Sony IMX415 335 307 PCB বোর্ডের যোগ্যতা
উৎপাদন কারখানাটিতে ইয়ামাহা আমদানি করা স্বয়ংক্রিয় প্লেসমেন্ট লাইন, জার্মান এসসা সিলেক্টিভ ওয়েভ সোল্ডারিং, সোল্ডার পেস্ট ইন্সপেকশন থ্রিডি-এসপিআই, এওআই, এক্স-রে, বিজিএ রিওয়ার্ক স্টেশন এবং অন্যান্য যন্ত্রপাতি রয়েছে এবং একটি প্রক্রিয়া প্রবাহ এবং কঠোর মান নিয়ন্ত্রণ ব্যবস্থাপনা রয়েছে। কোর বোর্ডের নির্ভরযোগ্যতা এবং স্থায়িত্ব নিশ্চিত করুন।



6. বিতরণ, শিপিং এবং পরিবেশন
বর্তমানে আমাদের কোম্পানি কর্তৃক চালু করা ARM প্ল্যাটফর্মগুলির মধ্যে রয়েছে RK (Rockchip) এবং Allwinner solutions। RK সমাধানগুলির মধ্যে রয়েছে RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Allwinner সমাধান A64 অন্তর্ভুক্ত; পণ্যের ফর্মগুলির মধ্যে রয়েছে মূল বোর্ড, উন্নয়ন বোর্ড, শিল্প নিয়ন্ত্রণ মাদারবোর্ড, শিল্প নিয়ন্ত্রণ সমন্বিত বোর্ড এবং সম্পূর্ণ পণ্য। এটি বাণিজ্যিক প্রদর্শন, বিজ্ঞাপন মেশিন, বিল্ডিং মনিটরিং, যানবাহন টার্মিনাল, বুদ্ধিমান সনাক্তকরণ, বুদ্ধিমান আইওটি টার্মিনাল, এআই, আইওট, শিল্প, অর্থ, বিমানবন্দর, কাস্টমস, পুলিশ, হাসপাতাল, হোম স্মার্ট, শিক্ষা, ভোক্তা ইলেকট্রনিকসেট ইত্যাদি ব্যাপকভাবে ব্যবহৃত হয়।
থিংকোরের ওপেন সোর্স প্ল্যাটফর্ম কোর বোর্ড এবং ডেভেলপমেন্ট বোর্ড।

বোর্ড ডিজাইন সার্ভিস
গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী একটি উপযোগী ক্যারিয়ার বোর্ড তৈরি করা
শেষ ব্যবহারকারীর হার্ডওয়্যারে আমাদের SoM এর সংহতকরণ খরচ কমানো এবং পদচিহ্ন কম করা এবং উন্নয়ন চক্রকে ছোট করা

সফটওয়্যার ডেভেলপমেন্ট সার্ভিস
ফার্মওয়্যার, ডিভাইস ড্রাইভার, বিএসপি, মিডলওয়্যার
বিভিন্ন উন্নয়ন পরিবেশে পোর্টিং
প্ল্যাটফর্মকে টার্গেট করার জন্য ইন্টিগ্রেশন

উৎপাদন পরিষেবা
উপাদান ক্রয়
উৎপাদনের পরিমাণ তৈরি করে
কাস্টম লেবেলিং
সম্পূর্ণ টার্ন-কী সমাধান

এমবেডেড R & D
প্রযুক্তি
নিম্ন স্তরের ওএস: অ্যান্ড্রয়েড এবং লিনাক্স, জিনিটেক হার্ডওয়্যার আনতে
ড্রাইভার পোর্টিং: কাস্টমাইজড হার্ডওয়্যারের জন্য, ওএস লেভেলে কাজ করা হার্ডওয়্যার তৈরি করা
সুরক্ষা এবং প্রামাণিক সরঞ্জাম: হার্ডওয়্যার সঠিক ভাবে কাজ করছে তা নিশ্চিত করার জন্য

সফ্টওয়্যার এবং হার্ডওয়্যার তথ্য
কোর বোর্ড স্কিম্যাটিক ডায়াগ্রাম এবং বিট নাম্বার ডায়াগ্রাম প্রদান করে, ডেভেলপমেন্ট বোর্ড বটম বোর্ড হার্ডওয়্যার তথ্য যেমন PCB সোর্স ফাইল, সফটওয়্যার SDK প্যাকেজ ওপেন সোর্স, ইউজার ম্যানুয়াল, গাইড ডকুমেন্টস, ডিবাগিং প্যাচ ইত্যাদি প্রদান করে।

7. প্রশ্ন
1. আপনার কি সমর্থন আছে? কি ধরনের প্রযুক্তিগত সহায়তা আছে?
থিনকোর উত্তর: আমরা মূল বোর্ড ডেভেলপমেন্ট বোর্ডের জন্য সোর্স কোড, স্কিম্যাটিক ডায়াগ্রাম এবং টেকনিক্যাল ম্যানুয়াল প্রদান করি।
হ্যাঁ, প্রযুক্তিগত সহায়তা, আপনি ইমেল বা ফোরামের মাধ্যমে প্রশ্ন জিজ্ঞাসা করতে পারেন।

প্রযুক্তিগত সহায়তার সুযোগ
1. ডেভেলপমেন্ট বোর্ডে কোন সফটওয়্যার এবং হার্ডওয়্যার সম্পদ প্রদান করা হয় তা বুঝুন
2. ডেভেলপমেন্ট বোর্ডকে স্বাভাবিকভাবে চালানোর জন্য প্রদত্ত পরীক্ষা প্রোগ্রাম এবং উদাহরণগুলি কিভাবে চালানো যায়
3. কিভাবে আপডেট সিস্টেম ডাউনলোড এবং প্রোগ্রাম করবেন
4. কোন ত্রুটি আছে কিনা তা নির্ধারণ করুন। নিচের বিষয়গুলো টেকনিক্যাল সাপোর্টের আওতাভুক্ত নয়, শুধুমাত্র টেকনিক্যাল আলোচনা প্রদান করা হয়
’´। কীভাবে সোর্স কোড, স্ব-বিচ্ছিন্নকরণ এবং সার্কিট বোর্ডগুলির অনুকরণ বোঝা এবং সংশোধন করা যায়
’µ। কিভাবে অপারেটিং সিস্টেম কম্পাইল এবং ট্রান্সপ্লান্ট করতে হয়
’¶। স্ব-বিকাশে ব্যবহারকারীদের দ্বারা সম্মুখীন সমস্যা, অর্থাৎ ব্যবহারকারী কাস্টমাইজেশন সমস্যা
দ্রষ্টব্য: আমরা নিম্নরূপ "কাস্টমাইজেশন" সংজ্ঞায়িত করি: তাদের নিজস্ব চাহিদাগুলি উপলব্ধি করার জন্য, ব্যবহারকারীরা নিজেরাই কোনও প্রোগ্রাম কোড এবং সরঞ্জাম ডিজাইন, তৈরি বা সংশোধন করে।

2. আপনি আদেশ গ্রহণ করতে পারেন?
থিনকোর উত্তর দিল:
আমাদের দেওয়া পরিষেবাগুলি: 1. সিস্টেম কাস্টমাইজেশন; 2. সিস্টেম সেলাই; 3. ড্রাইভ ডেভেলপমেন্ট; 4. ফার্মওয়্যার আপগ্রেড; 5. হার্ডওয়্যার পরিকল্পিত নকশা; 6. পিসিবি লেআউট; 7. সিস্টেম আপগ্রেড; 8. উন্নয়ন পরিবেশ নির্মাণ; 9. অ্যাপ্লিকেশন ডিবাগিং পদ্ধতি; 10. পরীক্ষা পদ্ধতি। 11. আরো কাস্টমাইজড পরিষেবাâ ”

3. অ্যান্ড্রয়েড কোর বোর্ড ব্যবহার করার সময় কোন বিবরণে মনোযোগ দেওয়া উচিত?
যে কোন পণ্য, ব্যবহারের একটি নির্দিষ্ট সময় পরে, এই ধরনের কিছু ছোট সমস্যা থাকবে। অবশ্যই, অ্যান্ড্রয়েড কোর বোর্ড এর ব্যতিক্রম নয়, তবে আপনি যদি এটি সঠিকভাবে বজায় রাখেন এবং ব্যবহার করেন তবে বিশদে মনোযোগ দিন এবং অনেক সমস্যার সমাধান করা যেতে পারে। সাধারণত একটু বিস্তারিত মনোযোগ দিন, আপনি নিজেকে অনেক সুবিধা আনতে পারেন! আমি বিশ্বাস করি আপনি অবশ্যই চেষ্টা করতে ইচ্ছুক হবেন। ।

প্রথমত, অ্যান্ড্রয়েড কোর বোর্ড ব্যবহার করার সময়, আপনাকে প্রতিটি ইন্টারফেস গ্রহণ করতে পারে এমন ভোল্টেজ পরিসরের দিকে মনোযোগ দিতে হবে। একই সময়ে, সংযোগকারীর মিল এবং ইতিবাচক এবং নেতিবাচক দিকগুলি নিশ্চিত করুন।

দ্বিতীয়ত, অ্যান্ড্রয়েড কোর বোর্ডের স্থান এবং পরিবহনও খুব গুরুত্বপূর্ণ। এটি একটি শুষ্ক, কম আর্দ্র পরিবেশে স্থাপন করা প্রয়োজন। একই সময়ে, অ্যান্টি-স্ট্যাটিক ব্যবস্থাগুলিতে মনোযোগ দেওয়া প্রয়োজন। এই ভাবে, অ্যান্ড্রয়েড কোর বোর্ড ক্ষতিগ্রস্ত হবে না। এটি উচ্চ আর্দ্রতার কারণে অ্যান্ড্রয়েড কোর বোর্ডের ক্ষয় এড়াতে পারে।


তৃতীয়ত, অ্যান্ড্রয়েড কোর বোর্ডের অভ্যন্তরীণ অংশ অপেক্ষাকৃত ভঙ্গুর এবং ভারী প্রহার বা চাপ অ্যান্ড্রয়েড কোর বোর্ডের অভ্যন্তরীণ উপাদান বা পিসিবি বেন্ডিংয়ের ক্ষতি করতে পারে। এবং তাই. অ্যান্ড্রয়েড কোর বোর্ড ব্যবহারের সময় কঠিন বস্তু দ্বারা আঘাত না করার চেষ্টা করুন

4. এআরএম এমবেডেড কোর বোর্ডের জন্য সাধারণত কত ধরনের প্যাকেজ পাওয়া যায়?
এআরএম এমবেডেড কোর বোর্ড একটি ইলেকট্রনিক মাদারবোর্ড যা পিসি বা ট্যাবলেটের মূল ফাংশনগুলিকে প্যাক করে এবং এনক্যাপসুলেট করে। বেশিরভাগ এআরএম এমবেডেড কোর বোর্ড সিপিইউ, স্টোরেজ ডিভাইস এবং পিনগুলিকে একীভূত করে, যা একটি নির্দিষ্ট ক্ষেত্রে সিস্টেম চিপ উপলব্ধি করার জন্য পিনের মাধ্যমে সাপোর্টিং ব্যাকপ্লেনের সাথে সংযুক্ত থাকে। মানুষ প্রায়ই এই ধরনের সিস্টেমকে একটি একক-চিপ মাইক্রো কম্পিউটার বলে, কিন্তু এটি আরো সঠিকভাবে একটি এমবেডেড ডেভেলপমেন্ট প্ল্যাটফর্ম হিসাবে উল্লেখ করা উচিত।

কারণ কোর বোর্ড কোর এর সাধারণ ফাংশনগুলিকে সংহত করে, এটির বহুমুখিতা রয়েছে যে একটি কোর বোর্ড বিভিন্ন ব্যাকপ্লেনকে কাস্টমাইজ করতে পারে, যা মাদারবোর্ডের উন্নয়ন দক্ষতাকে ব্যাপকভাবে উন্নত করে। যেহেতু এআরএম এমবেডেড কোর বোর্ডটি একটি স্বাধীন মডিউল হিসাবে পৃথক করা হয়, এটি উন্নয়নের অসুবিধা হ্রাস করে, সিস্টেমের নির্ভরযোগ্যতা, স্থিতিশীলতা এবং রক্ষণাবেক্ষণযোগ্যতা বৃদ্ধি করে, বাজারে সময় ত্বরান্বিত করে, পেশাদার প্রযুক্তিগত পরিষেবা এবং পণ্যের খরচ অপ্টিমাইজ করে। নমনীয়তা হারানো।

এআরএম কোর বোর্ডের তিনটি প্রধান বৈশিষ্ট্য হল: কম বিদ্যুত ব্যবহার এবং শক্তিশালী ফাংশন, 16-বিট/32-বিট/64-বিট দ্বৈত নির্দেশ সেট এবং অসংখ্য অংশীদার। ছোট আকার, কম বিদ্যুৎ খরচ, কম খরচে, উচ্চ কর্মক্ষমতা; সমর্থন থাম্ব (16-বিট)/এআরএম (32-বিট) দ্বৈত নির্দেশ সেট, 8-বিট/16-বিট ডিভাইসের সাথে সামঞ্জস্যপূর্ণ; বিপুল সংখ্যক রেজিস্টার ব্যবহার করা হয় এবং নির্দেশ বাস্তবায়নের গতি দ্রুত হয়; বেশিরভাগ ডেটা অপারেশন রেজিস্টারে সম্পন্ন হয়; অ্যাড্রেসিং মোড নমনীয় এবং সহজ, এবং এক্সিকিউশন দক্ষতা উচ্চ; নির্দেশের দৈর্ঘ্য স্থির।

সি নিউক্লিয়ার টেকনোলজির এএমআর সিরিজ এমবেডেড কোর বোর্ড পণ্যগুলি এআরএম প্ল্যাটফর্মের এই সুবিধার ভাল ব্যবহার করে। উপাদান সিপিইউ সিপিইউ মূল বোর্ডের সবচেয়ে গুরুত্বপূর্ণ অংশ, যা গাণিতিক একক এবং নিয়ামক দ্বারা গঠিত। RK3399 কোর বোর্ড যদি একজন ব্যক্তির সাথে কম্পিউটারের তুলনা করে, তাহলে CPU হল তার হৃদয়, এবং এর গুরুত্বপূর্ণ ভূমিকা এখান থেকে দেখা যায়। সিপিইউ যে ধরনেরই হোক না কেন, এর অভ্যন্তরীণ কাঠামোকে তিনটি ভাগে সংক্ষিপ্ত করা যেতে পারে: কন্ট্রোল ইউনিট, লজিক ইউনিট এবং স্টোরেজ ইউনিট।

এই তিনটি অংশ কম্পিউটারের বিভিন্ন অংশের সমন্বিত কাজ বিশ্লেষণ, বিচার, গণনা এবং নিয়ন্ত্রণের জন্য একে অপরের সাথে সমন্বয় করে।

মেমরি মেমোরি একটি উপাদান যা প্রোগ্রাম এবং ডেটা সঞ্চয় করতে ব্যবহৃত হয়। একটি কম্পিউটারের জন্য, কেবলমাত্র মেমরির সাথে এটি স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে একটি মেমরি ফাংশন থাকতে পারে। অনেক ধরনের স্টোরেজ আছে, যা তাদের ব্যবহার অনুযায়ী প্রধান স্টোরেজ এবং অক্জিলিয়ারী স্টোরেজে ভাগ করা যায়। প্রধান স্টোরেজকে অভ্যন্তরীণ স্টোরেজ (মেমরি হিসাবেও উল্লেখ করা হয়) বলা হয় এবং সহায়ক স্টোরেজকে বাহ্যিক স্টোরেজও বলা হয় (বাহ্যিক স্টোরেজ হিসাবে উল্লেখ করা হয়)। বাহ্যিক স্টোরেজ সাধারণত ম্যাগনেটিক মিডিয়া বা অপটিক্যাল ডিস্ক, যেমন হার্ডডিস্ক, ফ্লপি ডিস্ক, টেপ, সিডি ইত্যাদি, যা দীর্ঘদিন তথ্য সংরক্ষণ করতে পারে এবং তথ্য সংরক্ষণের জন্য বিদ্যুতের উপর নির্ভর করে না, কিন্তু যান্ত্রিক উপাদান দ্বারা চালিত গতি CPU এর তুলনায় অনেক ধীর।

মেমরি মাদারবোর্ডের স্টোরেজ কম্পোনেন্টকে বোঝায়। এটি এমন উপাদান যা CPU সরাসরি যোগাযোগ করে এবং ডেটা সংরক্ষণের জন্য এটি ব্যবহার করে। এটি বর্তমানে ব্যবহৃত ডেটা এবং প্রোগ্রামগুলি সঞ্চালন করে (অর্থাৎ কার্যকর করা হয়)। এর শারীরিক নির্যাস হল এক বা একাধিক গ্রুপ। ডেটা ইনপুট এবং আউটপুট এবং ডেটা স্টোরেজ ফাংশন সহ একটি সমন্বিত সার্কিট। মেমরি শুধুমাত্র সাময়িকভাবে প্রোগ্রাম এবং ডেটা সংরক্ষণ করতে ব্যবহৃত হয়। একবার বিদ্যুৎ বন্ধ হয়ে গেলে বা বিদ্যুৎ ব্যর্থ হলে এর মধ্যে থাকা প্রোগ্রাম এবং ডেটা নষ্ট হয়ে যাবে।

কোর বোর্ড এবং নিচের বোর্ডের মধ্যে সংযোগের জন্য তিনটি বিকল্প রয়েছে: বোর্ড-টু-বোর্ড সংযোগকারী, সোনার আঙুল এবং স্ট্যাম্প হোল। যদি বোর্ড থেকে বোর্ড সংযোগকারী সমাধান গৃহীত হয়, সুবিধা হল: সহজ প্লাগিং এবং আনপ্লাগিং। কিন্তু নিম্নলিখিত ত্রুটি আছে: 1. দুর্বল ভূমিকম্প কর্মক্ষমতা। বোর্ড-টু-বোর্ড সংযোগকারী সহজেই কম্পন দ্বারা শিথিল হয়, যা স্বয়ংচালিত পণ্যগুলিতে কোর বোর্ডের প্রয়োগকে সীমাবদ্ধ করবে। কোর বোর্ড ঠিক করার জন্য, আঠালো বিতরণ, স্ক্রু, সোল্ডারিং তামার তার, প্লাস্টিকের ক্লিপগুলি ইনস্টল করা এবং শিল্ডিং কভারটি বাকল করার মতো পদ্ধতি ব্যবহার করা যেতে পারে। যাইহোক, তাদের প্রত্যেকেই ব্যাপক উৎপাদনের সময় অনেক ত্রুটি প্রকাশ করবে, যার ফলে ত্রুটির হার বৃদ্ধি পাবে।

2. পাতলা এবং হালকা পণ্যের জন্য ব্যবহার করা যাবে না। কোর বোর্ড এবং নিচের প্লেটের মধ্যে দূরত্বও কমপক্ষে 5 মিমি পর্যন্ত বৃদ্ধি পেয়েছে এবং এই ধরনের কোর বোর্ড পাতলা এবং হালকা পণ্য তৈরিতে ব্যবহার করা যাবে না।

3. প্লাগ-ইন অপারেশন পিসিবিএ-র অভ্যন্তরীণ ক্ষতির কারণ হতে পারে। কোর বোর্ডের এলাকা অনেক বড়। যখন আমরা কোর বোর্ডটি বের করি, তখন আমাদের প্রথমে একপাশে জোর দিয়ে তুলতে হবে, এবং তারপর অন্য দিকে টানতে হবে। এই প্রক্রিয়ায়, মূল বোর্ড পিসিবির বিকৃতি অনিবার্য, যা dingালাই হতে পারে। অভ্যন্তরীণ আঘাত যেমন পয়েন্ট ক্র্যাকিং। ক্র্যাকড সোল্ডার জয়েন্টগুলি স্বল্পমেয়াদে সমস্যা সৃষ্টি করবে না, তবে দীর্ঘমেয়াদী ব্যবহারে, তারা কম্পন, জারণ এবং অন্যান্য কারণে ধীরে ধীরে দুর্বলভাবে যোগাযোগ করতে পারে, একটি ওপেন সার্কিট গঠন করে এবং সিস্টেম ব্যর্থতার কারণ হতে পারে।

4. প্যাচ ভর উৎপাদনের ত্রুটিপূর্ণ হার বেশি। শত শত পিনের সাথে বোর্ড-টু-বোর্ড সংযোগকারীগুলি খুব দীর্ঘ, এবং সংযোগকারী এবং PCB- এর মধ্যে ছোট ছোট ত্রুটিগুলি জমা হবে। ভর উত্পাদনের সময় রিফ্লো সোল্ডারিং পর্যায়ে, পিসিবি এবং সংযোগকারীর মধ্যে অভ্যন্তরীণ চাপ তৈরি হয় এবং এই অভ্যন্তরীণ চাপ কখনও কখনও পিসিবিকে টেনে এবং বিকৃত করে।

5. ব্যাপক উৎপাদনের সময় পরীক্ষায় অসুবিধা। এমনকি যদি 0.8 মিমি পিচ সহ একটি বোর্ড-টু-বোর্ড সংযোগকারী ব্যবহার করা হয়, তবুও সংযোগকারীটির সাথে সরাসরি একটি থিম্বলের সাথে যোগাযোগ করা অসম্ভব, যা পরীক্ষার ফিক্সচারের নকশা এবং তৈরিতে অসুবিধা নিয়ে আসে। যদিও কোন অপ্রতিরোধ্য অসুবিধা নেই, তবুও সমস্ত অসুবিধা শেষ পর্যন্ত খরচ বৃদ্ধি হিসাবে প্রকাশ পাবে এবং ভেড়া থেকে পশম আসতে হবে।

যদি সোনার আঙুলের সমাধান গৃহীত হয়, সুবিধাগুলি হল: 1. এটি প্লাগ এবং আনপ্লাগ করা খুব সুবিধাজনক। 2. ব্যাপক উৎপাদনে সোনার আঙুলের প্রযুক্তির খরচ খুবই কম।

অসুবিধাগুলি হল: 1. যেহেতু সোনার আঙুলের অংশটি ইলেক্ট্রোপ্লেটেড সোনা হওয়া প্রয়োজন, তাই আউটপুট কম হলে সোনার আঙুলের প্রক্রিয়াটির দাম অনেক বেশি। সস্তা পিসিবি কারখানার উৎপাদন প্রক্রিয়া যথেষ্ট ভালো নয়। বোর্ডগুলির সাথে অনেক সমস্যা রয়েছে এবং পণ্যের গুণমান নিশ্চিত করা যায় না। 2. এটি পাতলা এবং হালকা পণ্য যেমন বোর্ড-টু-বোর্ড সংযোগকারীগুলির জন্য ব্যবহার করা যাবে না। 3. নীচের বোর্ডের জন্য একটি উচ্চমানের নোটবুক গ্রাফিক্স কার্ড স্লট প্রয়োজন, যা পণ্যের খরচ বাড়ায়।

যদি স্ট্যাম্প হোল স্কিম গৃহীত হয়, অসুবিধাগুলি হল: 1. এটি বিচ্ছিন্ন করা কঠিন। 2. কোর বোর্ড এলাকাটি অনেক বড়, এবং রিফ্লো সোল্ডারিং এর পরে বিকৃতি হওয়ার ঝুঁকি রয়েছে এবং নিচের বোর্ডে ম্যানুয়াল সোল্ডারিং প্রয়োজন হতে পারে। প্রথম দুটি স্কিমের সমস্ত ত্রুটি আর নেই।

5. আপনি কি আমাকে কোর বোর্ডের প্রসবের সময় বলবেন?
থিনকোর উত্তর দিল: ছোট ব্যাচের নমুনা অর্ডার, যদি স্টক থাকে তবে পেমেন্ট তিন দিনের মধ্যে পাঠানো হবে। সাধারণ পরিস্থিতিতে 35 দিনের মধ্যে প্রচুর পরিমাণে অর্ডার বা কাস্টমাইজড অর্ডার পাঠানো যেতে পারে
