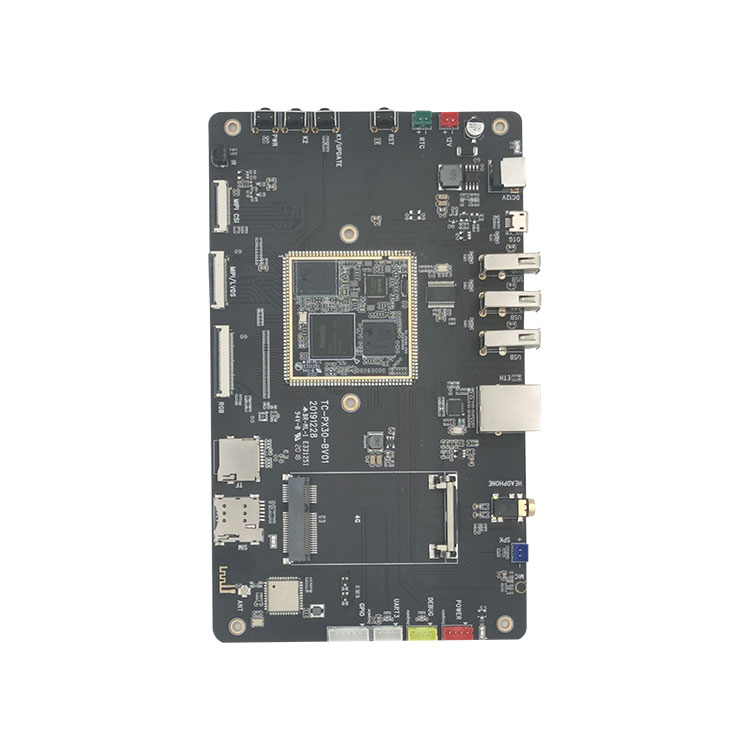

স্ট্যাম্প হোল জন্য TC-PX30 ডেভেলপমেন্ট কিট ক্যারিয়ার বোর্ড

পরামিতি

চেহারা

স্ট্যাম্প হোল SOM + ক্যারিয়ার বোর্ড

সাইজ

185.5 মিমি*110.6 মিমি

স্তর

SOM6- স্তর/ক্যারিয়ার বোর্ড 4-স্তর

সিস্টেম কনফিগারেশন

সিপিইউ

রকচিপ PX30, কোয়াড কোর A35 1.3GHz

র্যাম

ডিফল্ট 1GB LPDDR3, 2GB alচ্ছিক

ইএমএমসি

4GB/8GB/16GB/32GB emmc ，চ্ছিক， ডিফল্ট 8GB

পাওয়ার আইসি

RK809

ইন্টারফেস প্যারামিটার

প্রদর্শন

RGB, LVDS/MIPI

স্পর্শ

I2C/USB

শ্রুতি

AC97/IIS, সাপোর্ট রেকর্ড এবং প্লে

এসডি

1 চ্যানেল SDIO

ইথারনেট

100 মি

ইউএসবি হোস্ট

3 চ্যানেল HOST2.0

ইউএসবি ওটিজি

1 চ্যানেল ওটিজি2.0

UART

2 চ্যানেল uart, সমর্থন প্রবাহ নিয়ন্ত্রণ uart

PWM

1 চ্যানেল PWMoutput

আইআইসি

4 চ্যানেল আইআইসি আউটপুট

আইআর

1

এডিসি

1 টি চ্যানেল এডিসি

ক্যামেরা

1 চ্যানেল MIPI CSI

4 জি

1 স্লট

ওয়াইফাই/বিটি

1

জিপিআইও

2

ক্ষমতা ইনপুট

2 স্লট, 12V

আরটিসি পাওয়ার ইনপুট

1 স্লট

পাওয়ার আউটপুট

12V/5V/3.3V

নং#

সংকেত

নং#

সংকেত

1

জিপিআইও0_A5

19

LCDC_VSYNC

2

I2C1_SCL

20

LCDC_DEN

3

I2C1_SDA

21

LCDC_D0

4

জিপিআইও0_B4

22

LCDC_D1

5

PWM1

23

LCDC_D2

6

VCC3V3_LCD

24

LCDC_D3

7

LVDS_TX0N

25

LCDC_D4

8

LVDS_TX0P

26

LCDC_D5

9

LVDS_TX1N

27

LCDC_D6

10

LVDS_TX1P

28

LCDC_D7

11

LVDS_CLKN

29

LCDC_D8

12

LVDS_CLKP

30

LCDC_D9

13

LVDS_TX2N

31

LCDC_D10

14

LVDS_TX2P

32

LCDC_D11

15

LVDS_TX3N

33

LCDC_D12

16

LVDS_TX3P

34

LCDC_D13

17

LCDC_CLK

35

LCDC_D14

18

LCDC_HSYNC

36

LCDC_D15

নং#

সংকেত

নং#

সংকেত

37

LCDC_D16

55

SDIO_CLK

38

LCDC_D17

56

SDIO_CMD

39

LCDC_D18

57

SDIO_D3

40

LCDC_D19

58

SDIO_D2

41

LCDC_D20

59

জিপিআইও0_B3

42

LCDC_D21

60

জিপিআইও0_B2

43

LCDC_D22

61

জিপিআইও0_A1

44

LCDC_D23

62

জিপিআইও2_B0

45

জিপিআইও0_B5

63

জিপিআইও0_A2

46

জিপিআইও2_B4

64

I2C0_SCL_Pএমআইসি

47

জিপিআইও0_A0

65

I2C0_SDA_Pএমআইসি

48

UART1_CTS

66

PDM_CLK0

49

UART1_RXD

67

I2S1_SDO

50

UART1_TXD

68

I2S1_SDI

51

UART1_RTS

69

I2S1_LRCK

52

CLKOUT_32K

70

I2S1_SCLK

53

SDIO_D1

71

I2S1_MCLK

54

SDIO_D0

72

GND

নং#

সংকেত

নং#

সংকেত

73

এমআইসি2_IN

91

জিপিআইও2_B6

74

এমআইসি1_IN

92

I2C2_SDA

75

HP_SNS

93

I2C2_SCL

76

এইচপিআর

94

MIPI_CLKO

77

এইচপিএল

95

VCC2V8_DVP

78

এসপিকেP_OUT

96

VCC1V8_DVP

79

এসপিকেN_OUT

97

RMII_RST

80

GND

98

RMII_CLK

81

MIPI_CSI_D3N

99

MAC_MDC

82

MIPI_CSI_D3P

100

RMII_MDIO

83

MIPI_CSI_D2N

101

RMII_RXDV

84

MIPI_CSI_D2P

102

RMII_RXER

85

MIPI_CSI_CLKN

103

RMII_RXD1

86

MIPI_CSI_CLKP

104

RMII_RXD0

87

MIPI_CSI_D1P

105

RMII_TXD0

88

MIPI_CSI_D1N

106

RMII_TXD1

89

MIPI_CSI_D0P

107

RMII_TXEN

90

MIPI_CSI_D0N

108

GND

নং#

সংকেত

নং#

সংকেত

109

VCC5V0_SYS

127

FLASH_WRN

110

VCC5V0_SYS

128

FLASH_CS1

111

GND

129

ফ্ল্যাশ_আরডিএন

112

GND

130

SDMMC0_D2

113

EXT_EN

131

SDMMC0_D3

114

VCC5V0_HOST

132

SDMMC0_CMD

115

VCC_RTC

133

VCC_SD

116

VCC3V3_SYS

134

SDMMC0_CLK

117

VCC3V0_PMU

135

SDMMC0_D0

118

VCC_1V8

136

SDMMC0_D1

119

ওটিজি_DP

137

SDMMC0_DET

120

ওটিজি_ডিএম

138

RESET_KEY

121

USB_ID

139

POWER_KEY

122

USB_DET

140

ADC0

123

USB_HOST_DM

141

ADC1

124

USB_HOST_DP

142

ADC2

125

FLASH_CS0

143

আইআর_IN / PWM3

126

ফ্ল্যাশ_ক্লে

144

জিপিআইও0_B7

ইন্টারফেসের বিবরণ

না।#

নাম

বর্ণনা

€ 1ã € ‘

12V ইন

12V পাওয়ার ইনপুট

€ 2ã € ‘

আরটিসি ব্যাট

আরটিসি পাওয়ার ইনপুট

€ 3ã € ‘

RST কী

রিসেট কী

€ 4ã € ‘

আপডেট কী

আপডেট কী

€ 5ã € ‘

Func কী

ফাংশন কী

€ 6ã € ‘

PWR কী

পাওয়ার কী

€ 7ã € ‘

আইআর

আইআর রিসিভ করে

€ 8ã € ‘

সিএসআই ক্যাম

এমআইপিআই সিএসআই ক্যামেরা

€ 9ã € ‘

MIPI/LVDS

MIPI/LVDS ডিসপ্লে

€ € 10ã € ‘

আরজিবি এলসিডি

আরজিবি ডিসপ্লে

€ 11ã € '

জি-সেন্সর

জি-সেন্সর

€ 12ã € ‘

টিএফ স্লট

টিএফ কার্ড স্লট

€ 13ã € ‘

সিম স্লট

4 জি সিম কার্ড স্লট

€ 14ã € ‘

বাহ্যিক এবং ট্রেস পিঁপড়া

অনবোর্ড এবং সকেট সহ ওয়াইফাই/বিটি অ্যান্টেনা

€ 15ã € '

ওয়াইফাই/বিটি

ওয়াইফাই/বিটি মডিউল AP6212

€ 16ã € ‘

4G মডিউল

PCIE 4G মডিউল স্লট

€ 17ã € '

জিপিআইও

জিপিআইও সম্প্রসারণ

€ 18ã € ‘

UART3

Uart3，ttl স্তর

€ 19ã € ‘

ডিবাগ কম

UART ডিবাগ করুন

€ 20ã € '

ক্ষমতার বাইরে

পাওয়ার আউটপুট

€ € 21ã € '

এলইডি

জিপিআইও দ্বারা এলইডি নিয়ন্ত্রণ

€ 22ã € ‘

এমআইসি

অডিও প্রবেশ

€ 23ã € ‘

এসপিকে

স্পীকারের আউটপুট

€ € 24ã € ‘

হেডফোন

অডিও ইয়ারফোন আউটপুট

€ € 25ã € ‘

ETH RJ45

100 এম ইথারনেট আরজে 45

€ 26ã € ‘

ইউএসবি 2.0 এক্স 3

3*USB2.0 HOST TypeA

€ 27ã € '

ওটিজি

ওটিজি মিনি ইউএসবি

€ 28ã € ‘

TC-PX30 কোর বোর্ড

TC-PX30 SOM
